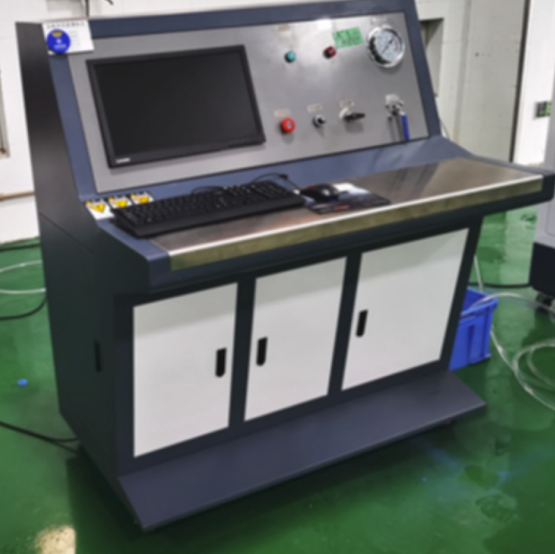

刹车钳试验台结构组成

伺服电机位置控制模式，以一定的速度带动摇臂板作旋转运动,制动盘跟转，因摩擦片和固定支架牢牢固定，故产生切向力。
该驱动结构要求设有前进方向和到退方向都能施加相应载荷的装置。
液压力驱动系统:由一个超高压力的气液增压泵，当压缩空气加载在气液增压泵上时，利用活塞面积的不同比。在最高供给压缩
空气的压力6bar下，可以得到一个最大230bar的输出液压。通过电控系统对电-液比例阀等控制，再次进行液-液增压，可使液压力在50~1500bar之间任意设定。将液压信号连续的传递给控制系统，经处理后,由计算机屏幕显示数据及相关参数
气动液压系统:由气液增压泵的气动控制系统、截止阀辅助气动控制系统等组成。各自由方向控制阀、调压阀、单向阀、气缸及气动辅助件等组成。系统按控制中心的指令,各自向驱动机构提供气压力。
安全保护系统:本试验台因是强度爆破试验台，在试验过程中有产品碎片及液体飞溅而出，必须具有严格的安全保护系统。本系统
有机械保护和电气保护等组成，机械保护首先是一个具有很大强度的钢丝软质保护罩，其功能是挡住爆破时产品所产生的大碎片。其次是一个具有一定强度的密封玻璃保护罩，主要为了挡住爆破时所飞溅出的液体，本设备对流出的液体等设有方便回收的装置。在爆破的瞬问，电气控制系统自动判断，立刻切断液体供应源及切向力供应等，尽可能减少飞溅液体及保护设备本身机构等不被破坏。

电气控制单元: 由工控计算控制系统、安全保护系统、显示(人机界面)及电气附件等组成。系统集中安装在电气控制箱内,正面设
有开关、指示灯、显示器等。相关参数、曲线、数据通过显示屏幕读取并保存试验曲线、数据、相关参数等。
