盐雾试验
1试验要求
经24h暴露试验后,软管管接头试样不应出现金属腐蚀。端部接头部位,由于扣压或打标志而造成保护涂层的破坏,可不考虑腐蚀要求。黄铜管接头由于具有较强的耐腐蚀性,所以不需要进行盐雾试验。
2试验装 置
使用符合ISO9227:1990规定的试验装置,盐雾试验箱应当能够达到:
a)构件材料不受盐雾的腐蚀;

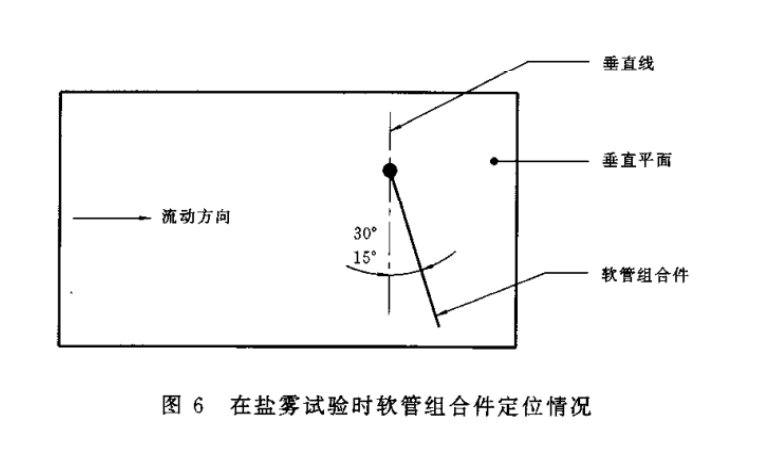

b)软管组合件支撑或悬挂要与垂直线成15°~30°(见图6),并应与水平通过试验箱的盐雾流动方向平行,在同一垂直平面上;
c)软管组合件不应接触任何金属材料或吸油的材料;
d)从软管组合件落下的冷凝液不得再返回到蓄液箱重新雾化;
e)任何来源的冷凝液都不得落在软管组合件上,或者落在液体收集装置中;
f)来自喷嘴的盐雾不能直接喷在软管组合件上。
3准备 .
3.1塞住每根软管组合件的端部接头。
.2用质量(5士1)份的氯化钠与 95份的蒸馏水混合成盐溶液,要采用基本不含镍和铜的氯化钠,其中干组分碘化钠的含量不超过0.1%(m/m),总杂质含量不超过0.3%(m/m)。要保证盐溶液在雾化前无悬浮固体。
3.3在 35C+}C温度下雾化后,要保证收集到的溶液pH值在6.5~7.2之间,在25C土3C温度下测定pH值。
3.4供给喷嘴68.9kPa~172.4kPa的压缩空气,喷嘴要清洁无油污无灰尘。
4 试验程序
4.1软管组合件进行 连续24 h+IE minISO 9227规定的盐雾试验。
4.2调节混合溶液使每个收集器每80cm2的水平收集面每小时能收集到1mL~2mL溶液。
4.3保持曝露区城的温度为35C土2C.
4.4试验结 束后,轻轻清洗或将软管组合件浸在流动的不超过37'C的干净水中,除去其表面的盐垢,然后在空气中干燥2 min.
4.5检验管接头金属 的腐蚀情况并记录结果。
|
