整定压力测试应符合下列规定:
a)将被测通气装置安装在缓冲罐或试验台上，安装完毕后控制阀应处于关闭状态;
b)打开气源，调整调节阀使气体缓慢进入缓冲罐，观察压力表，记录压力表读数瞬间下降时的压力值，测量次数不应少于3次;
c）关闭气源，卸载系统压力，将阀盘分别转动90°、180°重复上述试验，每一工况测量次数不应少于3次;
d) 取测量结果的算术平均值。
泄漏量测试应符合下列规定:
a)将被测通气装置安装在缓冲罐或试验台上，安装完毕后控制阀应处于关闭状态;
b)打开气源，调整调节阀使气体缓慢进入缓冲罐，观察压力表，使缓冲罐内压力保持在整定压力的85%;
c)记录流量计读数;
d)关闭气源，卸载系统压力;
e)重复以上步骤不应少于3次;
f)取测量结果的算术平均值。
3全开压力测试应符合下列规定:
a)将被测通气装置安装在缓冲罐上，安装完毕后控制阀应处于关闭状态;
b)打开气源，调整调节阀使气体缓慢进入缓冲罐，观察阀盘和压力表，阀盘完全打开，待压力表读数稳定时记录压力表读数，测量次数不应少于3次;
c)关闭气源，卸载系统压力，将阀盘分别转动90°、180°重复上述试验，每一工况测量次数不应少于3次;
d)取测量结果的算术平均值。
回座压力测试应符合下列规定:
a)将被测通气装置安装在缓冲罐上，安装完毕后控制阀应处于关闭状态;
b)打开气源，调整调节阀使气体缓慢进入缓冲罐，观察压力表和阀盘开启高度;
c)缓慢提高气体流量上升速率，直至压力表达到整定压力的1.1倍或阀盘达到全开启状态；
d)缓慢减小气体流量，逐渐降低进口压力直至装置关闭，同时观察通气装置的动作，记录回座压力；
e)
关闭气源，卸载系统压力:
f)重复以上试验步骤3次以上。
g）取测量结果的算术平均值。
通气量测试应符合下列规定:
a)将被测通气装置安装在缓冲罐上，安装完毕后控制阀应处于关闭状态;
b)打开气源，调整调节阀使气体缓慢进入缓冲罐，观察压力表和阀盘开启高度;
c)通气量测试数据应满足下列要求:
1)通气孔/管从零流量开始记录，缓冲罐压力或真空度每增加1kPa记录1次流量,直到缓冲罐压力或真空度达到5kPa;自动通气阀的测试可参照本项执行:
2)呼吸阀从缓冲罐压力达到整定压力时开始记录流量和阀盘开启高度，缓冲罐压力或真空度每增加10%的整定压力记录1次，直到缓冲罐压力或真空度达到2倍整定压力;
3)紧急泄放阀从缓冲罐压力达到整定压力时开始记录，缓冲罐压力每增加10%的整定压力记录1次流量，直到缓冲罐压力达到1.2倍整定压力。
d)关闭气源，卸载系统压力;
e)重复以上试验步骤3次以上，取测量结果的算术平均值;
f)

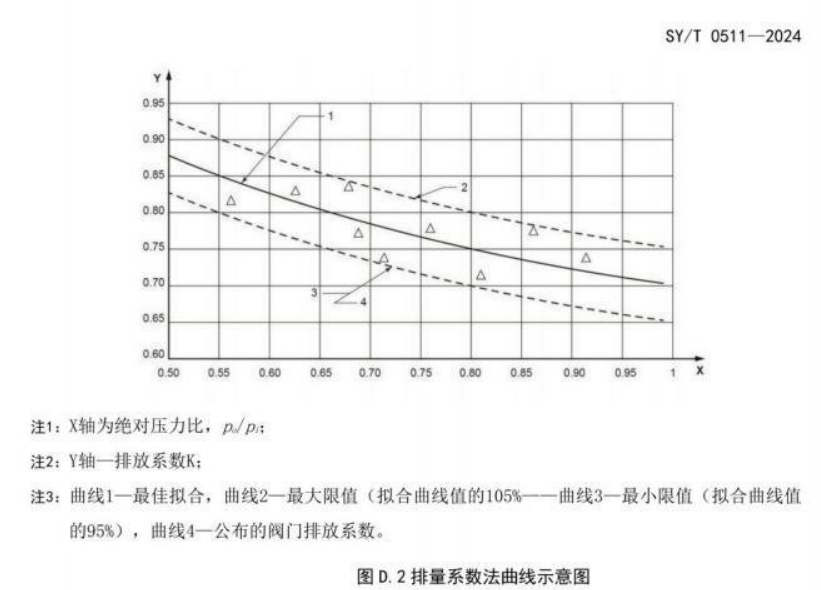

按流量曲线法或排量系数法确定通气装置的通气量。
|
