总孔隙度测定
1样品制备
采集未被污染的页岩样品,如果需要洗油按照GB/T29172一2012的3.6 执行。
将样品粉碎至425μm~830μm(20目~35目),称取质量为30g~100g的样品。
将样品放入烘箱中,在105C条件下烘干至恒重,记录烘干后样品质量为m。

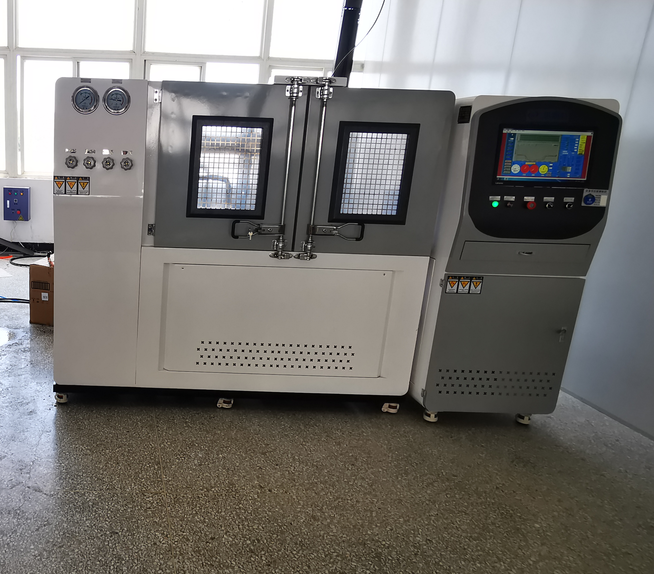

2测试方法
2.1视密度测试
按照GB/T 23561.3执行。
2.2体积标定
2.2.1在空白的样品室内放置若干个已知体积的圆柱型钢块,装满样品室后密闭样品室。
2.2.2向参比室内充人压力约1.378 MPa(200 psi)的氦气,待压力稳定后,分别记录参比室和样品室的压力值。
2.2.3打开连接阀,等待参比室与样品室的压力平衡(压力平衡时间不少于25 min),然后记录平衡压力值。
2.2.4打开排气阀,排空样品室及参比室内的气体。
2.2.5打开样品室,从样品室取出一个圆柱型钢块,密闭样品室。
2.2.6重复2.2.2~2.2.5步骤,测试3次~5次。
2.2.7利用波义尔定律计算并标定参比室和样品室的体积。
2.3 骨架体积测试
2.3.1将样品放人样品室,封闭样品室。
2.3.2向参比室内充入压力约1.378 MPa(200 psi)的氦气,待压力稳定后,分别记录参比室压力p:以及样品室压力p..
2.3.3打开连接阀,待压力平衡后(压力平衡时间不少于25 min),记录系统压力pb。
2.3.4打开放气阀,将氦气排出,取出样品,测试结束。
|
