波纹管高温疲劳试验装置

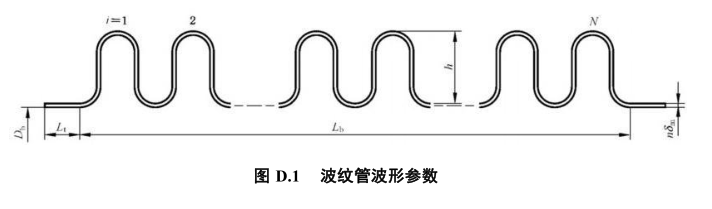

试验件
1用于疲劳试验的波纹管应足以代表常规生产的波纹管。用于疲劳试验的试验件应采用同样的下料、滚圆、焊接、校圆、成形、整形及热处理方法。
2应记录每个试验件的详细制造过程。
3完成后的试验件应具有与常规生产的波纹管同样的尺寸、表面粗糙度及成形条件。
4多层波纹管应具有排放层间气体的通道。
5波纹管高温疲劳试验一般在材料蠕变温度范围内进行，通常在425摄氏度以上进行。

1一般要求
试验应在专用的高温疲劳试验装置上进行。疲劳试验装置应保证能约束波纹管压力推力与位移反力，并能保证施加的轴向循环位移与波纹管轴线同轴。试验装置应能够使试验件牢固定位并且能够实现指定的循环位移。波纹管的失效定义为贯穿材料的泄漏。
2 循环计数器
试验装置中应该提供可靠的循环计数器，能够记录每一个试验波纹管失效前的总循环次数。
.3试验介质
高温疲劳试验时一般选用惰性气体作为试验介质。
4 试验速度
试验装置应该控制在整个行程中运动平稳，试验循环速率应根据位移在各波纹中均匀分配所需时间确定，且行程速度不超过25 mm/s。
5波纹管位移
试验用波纹管应只做轴向位移循环。试验循环位移范围应等于设计轴向位移量或设计当量轴向位移量。位移测量装置精度应不低于1.0mm。
6 温度控制
试验装置应能够将温度控制在所设定试验温度的±5℃。
7保持时间控制
试验装置应能够使各次位移循环之间的保持时间控制在所设定时间的±1%。
6试验温度
对于设计温度在材料蠕变温度范围内的波纹管，试验温度为设计温度。
7试验压力
试验压力等于设计压力，试验时压力波动值不大于试验压力的±10%。
