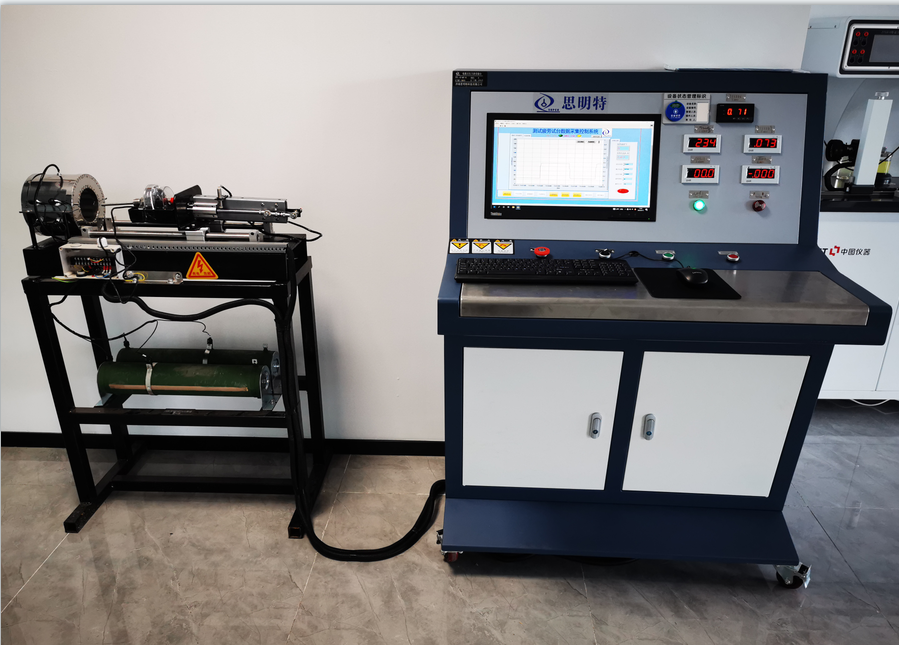

页岩油CO2埋寸地质体封闭性综合评价系统详细参数介绍

注入模块
1.1 注入动力部件：最大工作压力≥70MPa，压力精度不低于满量程的0.05%。双缸工作模式，单缸体积≥500mL，流量范围0.0001～94mL/min，流量精度不低于满量程的0.1%。恒速、恒压、阶梯恒速、阶梯恒压工作模式，缸体润湿部件材料C276哈氏合金（可驱替盐水等腐蚀性溶液）。
1.2 配样器：容积≥2500mL，最大工作压力≥70MPa，最高工作温度≥150℃。可自动翻转，压力自动跟踪，高强度合金钢材质。
1.3 气体介质活塞容器：容积500mL和300mL两种，最大工作压力≥70MPa，最高工作温度≥150℃，高强度合金钢材质，密封O型圈材质为Evolast。配有活塞杆及位移传感器，安装在主保温箱中。
1.4 气体质量控制器：最小流量≤0.015mL/min，最大流量≥100mL/min，数显。
高温高压驱油封存模拟模块
1 保温箱: 注入端保温箱和产出端保温箱，最高工作温度≥180℃,控温精度±0.1℃。PID调节，自整电，双路温度控制,热风搅拌，均匀加热,高强度合金钢材质内板，外喷塑。
2 岩心夹持器：Ф25×1000mm，Ф25×300mm和Ф25×100mm三种，根据岩心渗透率大小选择不同规格，可根据岩心长度进行微调，最大工作压力≥70MPa，高强度合金钢材质。可并联或串联进行实验，可以实现CO2驱油、吞吐、突破压力测定等实验。
3 浸泡反应器：储层、盖层、水泥环浸泡反应釜，模拟高温高压CO2环境，最大工作压力≥70MPa，最高工作温度≥180℃，容积≥200mL，耐CO2，自加温，压力显示。
4 围压自动跟踪控制部件：最大工作压力≥70MPa，精度≤0.1%FS，单缸容积≥300mL，双缸结构工作模式，最大流速≥50mL/min，实时围压自动跟踪。
5 回压自动跟踪控制部件：最大工作压力≥70MPa，精度≤0.1%FS，缸体积≥100mL，最大流速≥50mL/min，实时回压自动跟踪。
检测模块
1 脉冲衰减法气体渗透率测试部件：工作介质氮气，岩样直径25/38mm，岩样长度6.3～75mm，测试孔隙压力≥12.41MPa，最大围压70MPa，渗透率测量范围0.00001～10mD，压力精度≤0.1%FS。
2 全自动离子分析部件：可满足阴离子、阳离子和其他基团的定量分析。分辨率0.01mg/L，分析判断页岩储层矿物溶蚀情况。
3 岩石破裂压力测定装置：开展岩石压缩变形试验，测定弹性模量，泊松比和单轴抗压强度等参数，最大轴向载荷300kN，精度≤0.1%FS，试件尺寸Φ25mm，活塞行程≥100mm。
4 产出气流量：产出气计量精度0.1ml，采用湿式气体流量计计量，流量计量程/回转体积：0.016～5L/min（0.5 L/转），精度：1/2量程以下±0.1%，以上±0.15%，工作压力：-5～+10 kPa，材质：不锈钢，数显。
5 产出液自动计量：油水自动分析，最大产液速度45ml/min，产出油计量精度0.1ml,产出水计量精度0.05ml，天平量程≥300g，精度0.001g。
实时数据采集控制模块
1 压力传感器：最大工作压力≥70MPa，精度≤0.1%FS。
2 压差传感器：最大工作压力≥70MPa，精度≤0.1%FS。
3 控制器：配置不低于8G内存、2T硬盘、独立显卡、32寸双屏液晶显示器。
4 实时采集控制系统：实时采集控制软件、信号采集卡、图像采集卡、控制模块等。
5 控制电路：电子电路、面板、机箱。
6 数据处理系统：基于windows11操作系统下开发。监控软件负责现场数据采集处理和实验过程的直接控制,包括数字I/O,模拟量I/O,试验过程逻辑判断、控制,还负责与仪表、恒速泵的通讯，界面操作软件，人机交互，实验过程数据显示与处理。
辅助系统
1 抽真空系统：真空泵抽气速率≥4L/S，真空度≤1.33Pa，配真空表、三角瓶、移动支架、流程。
2 气体增压部件:最大增压≥70MPa,驱动气源压力0.3～1MPa,增压比≥1:100,容积≥1500mL。
3 高压管路：高压阀门及钢管线，最大工作压力≥100MPa、最高工作温度≥180℃、316L材质，满足流程整体设计需求。
4 安全保护：温度安全保护、压力安全保护。
