缠绕式垫片试验方法

试验机

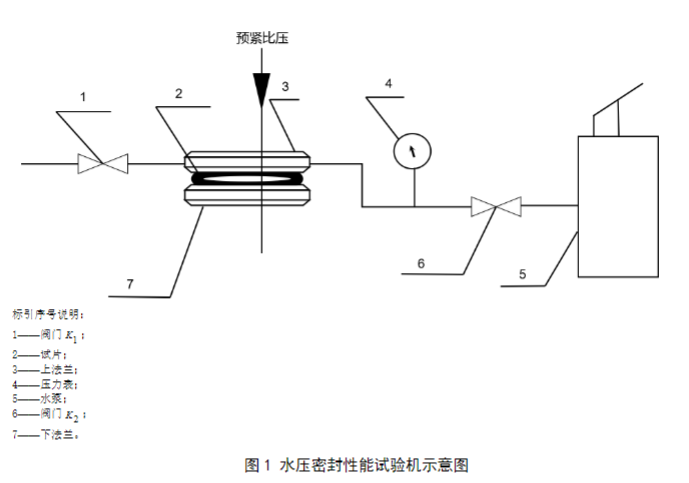

1试验机由加载装置、法兰、水压负荷装置和相应的指示仪表组成，如图1所示。
2加载采用液压方式，也可采用螺栓连接，以提供足够的预紧比压并能保持试验所规定的时间。
3法兰用于安装试片，采用凸平面式法兰，密封面表面粗糙度Ra不大于3.2μm，材料为20号钢。
4水压负荷装置要保证供给规定的压力，并能使该压力保持规定的时间。
5 压力表精度为0.5级。
试样
除另有规定外，试样为公称直径为DN80带内环和定位环型的缠绕式垫片。
试验条件

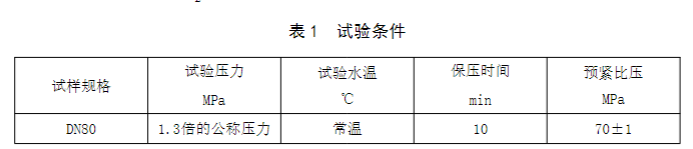

除另有规定外，试验条件按表1的规定。

试验步骤
1 将试片放在洁净的下法兰面上，施加规定的预紧比压。
2打开排气阀K,然后启动水压负荷装置,把水注入法兰内腔待排出系统内空气后关闭阀门K1，再启动水压负荷装置加压，达到规定的压力后，关闭阀门K，保压至规定时间。
3试验完毕打开阀门K2,排出法兰内腔水，解除预紧比压取出试片。
