常压干馏法
1 基本操作步骤
1.1 分析原理
通过高温干馏过程获得油、水饱和度，在高温干馏过程中，存在于粉碎的新鲜岩样中的油水首先变成蒸汽，然后冷凝并收集到一个集液管中。把相邻的、岩性相似的岩样放入水银泵中，计量注入到含有油和/或水的新鲜岩样中的水银量，从而确定气体饱和度。
1.2仪器设备
下面是常压干馏法的仪器设备:

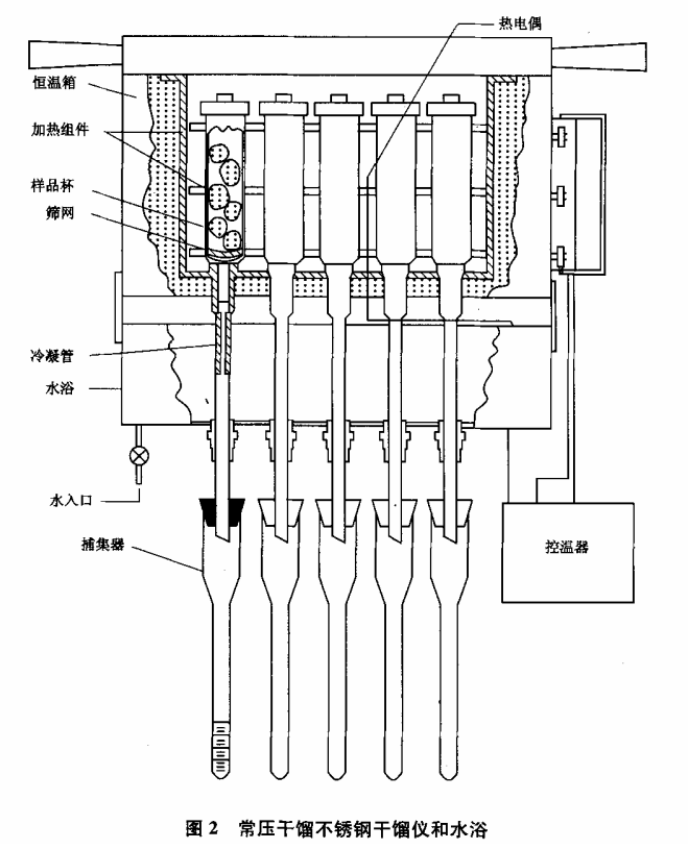

a)不锈钢干馏杯见图 2。这种干馏杯可以装100g~175g粉碎的岩心。每个样品杯配有带螺纹的盖子，加上密封垫防止冷凝气体的泄漏，另一端与一根长的、不锈钢冷凝管连接。为了防止粉碎的岩样漏进冷凝管里，在样品杯的底部放有一块粗筛网。
b)恒温箱见图2。这种恒温箱适合放置多个干馏杯。最好使用长条状电加热组件。
c)水浴一见图2。冷凝管通过水浴，从而增强对所产生的气体的冷凝效果。
d)校准的玻璃集液管一容积为不小于15mL 的离心机液体捕集管即可，集液管体积的大小依赖于干馏材料以及岩样中所含流体的多少，用一个胶皮塞子把集液管固定在冷凝管的下端。
e)岩石锤和粉碎装置一地质锤或者瓦工锤都可以，典型的粉碎锤是能把岩心粉碎成碎屑。
f)金刚石锯-配备有各种金刚石锯片的各种商业岩心锯都可以。
g)水银泵水银泵一般由岩心室、盖子以及阀构成。岩心室一般可以容纳总体积为 10cm315cm岩样，水银泵上配备有最小刻度为0.1cm'的游标卡尺，同时与最大压力为 6.895MPa(1000psi)的压力表连接。
h)离心分离机一台能装4 支15mL 离心管的带手摇曲柄的离心机即可，其他能容纳相同大小的离心管和离心力大体相同的离心机也可以。
1直接加压溶剂冲洗
通过在室温下加压将一种或几种溶剂注人岩样来清洗岩样中的烃和盐，施加的压力大小取决于岩样的渗透率，压力在68.95kPa~6894.76kPa(10psi~1000psi)之间。岩样装在承受上覆压力作用的套筒内或者装在可以使溶剂从岩样介质中流过的岩心夹持器中。把岩样洗干净所需的溶剂量取决于岩样中烃类以及所用的溶剂。当岩样中流出的溶剂清洁了，就可以认为岩样已经洗净了。在某些情况下，需要注人多种溶剂来清洗稠油，或者沥青含量高的原油。
2用离心机冲洗
可以利用带有特殊设计转头的离心机向岩样喷射清洁热溶剂(从蒸馏容器)，离心力使溶剂流过岩样，驱替并洗去油、水。转速从每分钟几百转到每分钟几千转，取决于岩心的渗透率及胶结程度。大多数溶剂都可以作为清洗剂。Conley 和 Burrows]的著作中有关于设备的使用和操作步骤的说明。
3 气驱溶剂抽提法
该方法对岩心内部进行重复溶解气驱，直到完全除掉岩心中的烃为止。留在岩心中的溶剂和水用烘箱干燥的方法除掉。
当含油岩心被取到地面后，由于降压，油中的溶解气从油中释放出来，将部分油和水从岩心中驱替出来，在大气压力作用下将导致气体填充到部分孔隙中。在一定的压力下，使含有溶解气的溶剂包围岩心，岩心中的孔隙将被溶剂完全充满。在这种情况下，溶剂与岩心中的油混合，如果再次降压至大气压力，将除掉部分残余油。
二氧化碳由于低燃点和不易爆炸，以及在大多数溶剂中的高溶解度，因此是最好的驱替气体。气驱溶剂抽提法可用的溶剂有石脑油、甲苯及某些溶剂的混合物。对于某些原油，如果用水浴、蒸汽浴或者电加热器把岩心室加热，可能会缩短清洗时间。该方法在常规岩心清洗方面已经得到了成功应用，例如在岩心内部压力为 1378.95kPa(200psi)、外部压力为6894.76kPa(1000psi)的情况下，
用二氧化碳和甲苯溶剂循环大约30min可以将岩心内部的烃类完全除掉。Stewart[2对仪器设备以及使用过程进行了介绍。
|
