一、产品应用

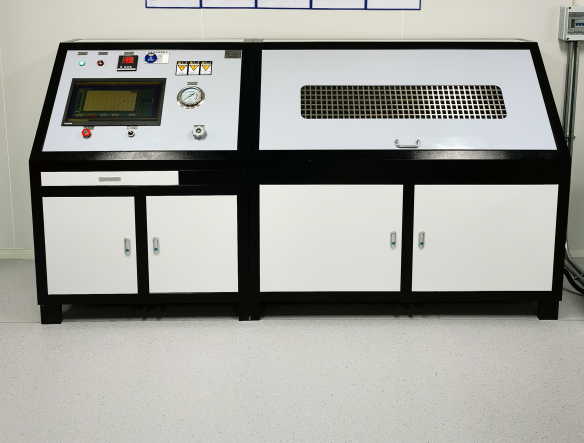

济南思明特科技有限公司研发的电子膨胀阀综合性能测试台是根据 JBT-10212 、JBT-10386 设计而成，适合测试电子膨胀阀的流量特性、开阀 脉冲、 阀口泄漏量、最大动作压差试验，采用进口电子数显流量计，流量测试误差优于±1%，可根据阀的开度需要任意设定脉冲数，并能显示出每个脉冲数的流量变化值。系统自动 控制，输出试验压力比例可调，阀门输入脉冲数可设定，实时检测系统的压力、流量参数和 脉冲数，可识别流量、压力突变点，通过计算机设定参数后一键开启试验，生成流量特性、 阀口泄漏量参数曲线和记录试验结果。

二、电子膨胀阀综合性能测试台特点

该测试台用于测试 DPF（Q）型电子膨胀阀阀口泄漏量、流量特性、开阀脉冲试验、最 大动作压差试验等，手工装夹产品， 一次装夹产品完成一个测试项目。通过专用测试软件，
可实时数据显示， 可打印实验报告，可与 OFFICE 办公软件兼容，可编程试验报告，让用户可 依据自己的特点设计编排。

三、电子膨胀阀综合性能测试台参数

1 ．供电电源：AC220V,50HZ.功率，约 1KW；
2 ．气源： 6Mpa 洁净高纯氮气或压缩空气；
3 ．运行环境：①湿度范围 38 ∽85％RH(不结露环境)
②温度范围 室温～40℃
③无强电场、强磁场干扰
④气源压力稳定
4 ．工位数： 1 个
5 ．测试项目：
①流量特性试验
②开阀脉冲试验
③内部泄漏量试验
④最大开阀压差试验
6 ．数显压力表：精度优于±0.5%，瑞士 HUBA，量程 0~6MPa
7 ．流量计量程 0—250L/min（流量特性测试，量程可根据实际情况选定）
流量计量程 0—50L/min（开阀脉冲）
泄漏量测试流量计量程 0~1L/min（内部泄露）
精度：±（0.8 % 读数 + 0.2 % 满量程）
8 ．电压电流:数显, 精度优于±0.5%
9. 驱动电压： 0-36V 可调，配置艾德克斯程控直流电源
