防火阀耐火性能试验方法
安装
试验时阀门应安装在试验炉的外侧,由前连接管道穿过垂直分隔构件与试验炉相连。
试验用分隔构件应与实际使用时相一致,当其不能确定时,选用混凝土或砖结构。其厚度不应小于100 mm,制作分隔构件时,应进行常规养护及干燥处理。
受火条件
耐火试验时的气流方向应与阀门的实际气流方向一致。
试验步骤
按以下步骤进行试验。
a)将阀门安装在测试系统的管道上并处于开启状态,调节引风机系统,使气流以0.15 m/s的速度通过阀门,保持气流稳定
注:0.15 m/s的速度形成的气体流量是540 m3/(m2·h)。
b)试验炉点火,当阀门向火面平均温度达到50C时为试验开始时间,控制向火面温升达到GB/T 9978.1中规定的炉内温度试验条件。
c)记录阀门的关闭时间;当阀门关闭后,调节引风机系统,使其前后的气体静压差保持在300Pa±15 Pa 的范围内。
d)控制炉内压力达到 GB/T 9978.1 中规定的炉内压差试验条件。
e)测量并记录孔板两侧差压、孔板前气体压力和孔板后测量管道内的气体温度,时间间隔不大于
2min。按照GB/T2624(所有部分)中的计算公式计算出各时刻的气体流量。
f)测量并记录试验过程中的大气压力,记录阀门背火面出现火焰和持续的时间,同时记录出现火焰的位置。

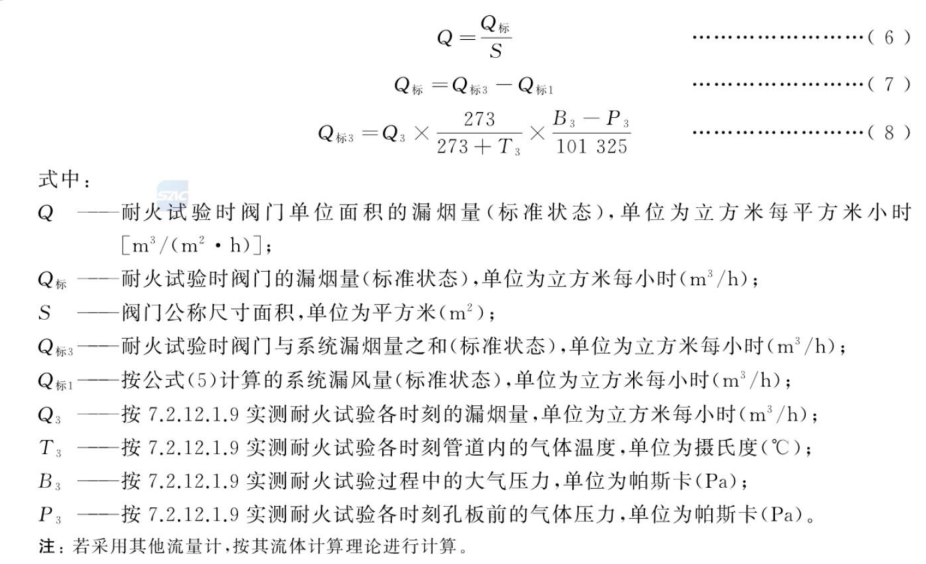

g)耐火试验时,阀门漏烟量按公式(6)、公式(7).公式(8)计算。
|
