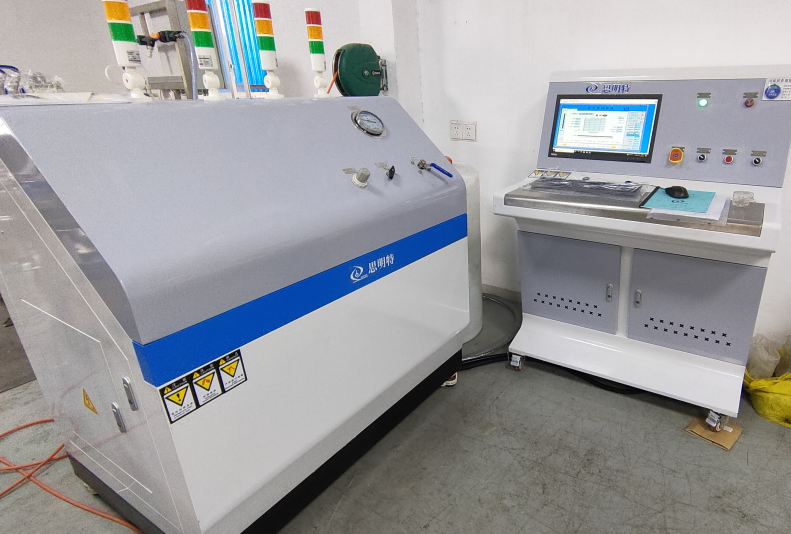

高温高压动态结垢模拟装置参数介绍
1.1 双缸恒速恒压泵
1.1.1 压力范围：0-70MPa（10000psi）；
1.1.2 压力精度： ±0.1%；
1.1.3 压力控制精度： ±0.1psi；
1.1.4 连续流量范围：0.01-30ml/min；
1.1.5 流量精度： ±0.1%；
1.1.6 有效体积： ≥100ml；
1.1.7 体积分辨率： ±0.001mL；
1.1.8 最大回填流量：大于等于 2 倍最大驱替流量；
▲1.1.9 驱动方式：谐波减速和高精度滚珠丝杆；
1.1.10 润湿部件材质：泵缸：316L 不锈钢；密封圈：泛塞圈；
1.2 活塞容器
▲1.2.1 材质：HC276
1.2.2 活塞材质：PEEK； 自平衡结构， 1.2.3 有效容积：≤250ml；
1.2.4 使用压力：≤50MPa；
1.2.5 使用温度：≤180℃;
1.2.6 动密封材质：FKM；
1.2.7 静密封材质：PEEK；
1.3 容器
1.3.1 材质：304；
1.3.2 容积：≤100L；
1.3.3 使用压力：常压；
1.3.4 使用温度：室温；
1.3.5 液位显示；
1.3.6 加料口： ≥1 个；
1.3.7 出口： ≥1 个；
1.3.8 排料口≥1 个，
1.3.9 结构：立式；
1.3.10 数量≥2 个；
2 模型系统
2.1 高压预热盘管
▲2.1.1 主体材质：HC276
2.1.2 用于注入水，地层水的预热
2.1.3φ3.2*0.8 管线，长≥5mm
2.2 高压/低压毛细管
2.2.1 内径 1.0 、1.5 、2.0 、2.5mm；
2.2.2 承压≥40MPa
2.2.3 采用规则、匀称的环形，长度≥5m。
2.2.4 每种内径毛细管 5 根；
2.3 一维填砂模型管
▲2.3.1 主体材质:HC276
2.3.2 φ25×400mm；内部电火花打毛；
2.3.3 压力≥50MPa；
2.3.4 不锈钢烧结滤芯过滤
2.3.5 预留≥3 个测点及 2≥个取样口；
2.4 岩心夹持器
▲2.4.1 主体材质：HC276
2.4.2 适用岩心规格：直径 25-长度 15~50mm 可调；
2.4.3 围压压力：≤70MPa；
2.4.4 介质压力：≤50MPa;
2.4.5 使用温度：≤110℃;
2.4.6 使用介质：化学剂；原油，地层水，氮气等；
|
