您所在的位置:首页> 产品展示 >输送焊管静水压爆破试验机

输送焊管静水压爆破试验机


水爆破试验机
水爆试验机







一、概述

济南思明特科技有限公司生产输送焊管静水压爆破试验机采用清洁自来水作为增压介质,压缩空气作为驱动力源,系统工作压力分三级输出45MPa、120MPa、210MPa。应为国内外成熟技术,安全可靠,性能稳定。
本系统是针对油气输送用大口径焊管,主要为直缝埋弧焊管,螺旋埋弧焊管,弯管管件等,进行水压和爆破试验来测试焊管的屈服压力、高压力和爆破极限压力等技术参数,从而保证焊管在高压和强扭矩环境下的使用性能。

二、水爆试验机执行标准

   输送焊管静水压爆破试验方法 SY/T5992-2012
    美标API Spec 5ST对油管的标准和规范进行设计。
    国家标准GB
    机械行业标准JB
    冶金行业标准YB
    国际电工委员会IEC标准

三、水爆试验机设备构成

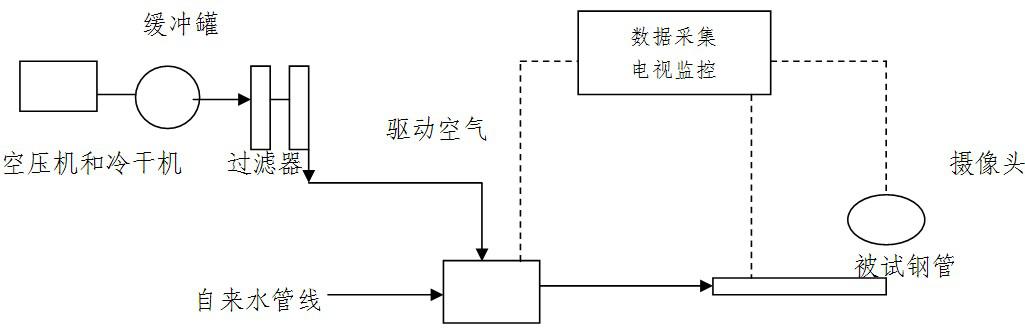

水爆试验台构成原理图
整套系统主要包括以下几个部分:
    (1)驱动空气分系统:空压机(含冷干机)、缓冲罐、过滤器等;
    (2)供水部分:计量水箱,自动进水阀及附属阀门管件;
    (3)水压增压分系统:属于整个工程的核心设备,包括气驱液泵、阀门、压力表、 传感器等附件;
    (4)数据采集分系统:包括工控机、打印机、数据采集卡、数据处理软件等;
    (5)电视监控分系统:包括硬盘录像机、摄像头、云台、球罩等

四、型号选择

产品名称

输送焊管静水压爆破试验机

产品型号

SUP_BPJ_210

基本原理

被测件预先注满水后然后通过增压泵往被测件内打压,通过软件控制比例阀来控制实验压力,可轻松实现压力的可调可控,数据采集软件采集实验压力,实时记录。

性能参数

试验压力

0~210MPa

控压精度

±0.5

压力值分辨

0.1MPa

试验介质

操作方式

计算机控制

监控方式

摄像头

设备构成

压力控制系统 ,监控系统, 视频监控系统,水压增压系统

适用范围

油气输送用大口径焊管,主要为直缝埋弧焊管,螺旋埋弧焊管,弯管管件

相关产品

焊管、钢管脉冲试验机

焊管脉冲试验机

脉冲试验机主要用于以下零部件的出厂检测:钢管;航空软管和管汇;其他硬管或接头以及汽车刹车泵、散热器、油冷器、缸体的脉冲试验,进行钢管的低周疲劳试验,脉冲压力可调,试验次数可调...更多资料介绍

汽车燃油箱水压爆破试验机

燃油箱水压爆破压力测试机

油箱爆破试验压力测试机可以检测油箱耐压压力实验,可检测金属汽车燃油箱包括铁制油箱,铝制油箱,铝镁合金燃油箱等。非金属汽车燃油箱,包括塑料燃油箱。高实验压力1MPa...更多资料介绍

钢管爆破图

钛管爆破试验机

钛管爆破试验机-钛管水压爆破测试机试验压力范围0-300.0Mpa,主要用于测试各类金属管道的水压、爆破试验,包括钛管、铜管、不锈钢管、锆管等高压金属管。采用水为试压介质,使用压缩空气作为动力源,思明特增压泵作为输出压力源

气瓶压爆试验

气瓶压爆试验台用于检测气瓶承受一定压力下的极限破坏情况,实验采用计算机控制,可实时显示曲线,输出实验报告,保存实验数据符合GB/T15385-2011,GB 8334-1999。

更多详情请点击:气瓶压爆试验台

消防泵试验系统

消防泵试验系统

消防泵试验系统用于消防泵的密封性能检测,满足试验标准《GB 6245-2006消防泵》、《GB/T 3216-2005回转动力泵水力性能验收试验》。
本试验系统包含一套耐压测试系统、一套流量测试系统。

非金属复合管管材爆破试验机主要用于非金属符合管材的耐压爆破试验。本试验机实现计算机控制功能,满足自由设定功能,充液排气时间、保压时间、试验压力,试验过程中 设定单段保压测试,也可以保压或测泄漏后直接爆破,升压速度能保持恒定,可实现无级调节,升压速度可设定;保证测试时的精度。

非金属复合管管材爆破试验机

baoposhiyanji-q

爆破压力测试台用来验证经过焊接后的连接效果。本试验台从设计原理和零部件选择上保证了系统的稳定可靠运行。根据爆破试验特点采用适当的外壳保护,观察窗玻璃采用防爆玻璃。

管道压力试验装置

管材静液压试验机用于塑料管、pe、pv、pc管材等产品的耐静液压试验。产品配置有恒温水槽可以用于管材的静液压试验,并配置有相应的A型夹具,用于产品的两端密封。并配置有自动控制压力装置用于压力的自动控制。

管材静液压试验机

水冷板爆破试验机用于水冷板的耐压爆破试验,所有试验过程采用PLC自动控制,能够显示压力-时间曲线、保压时间、爆破压力值,并具有自动记录压力-时间曲线。

水冷板爆破试验机
