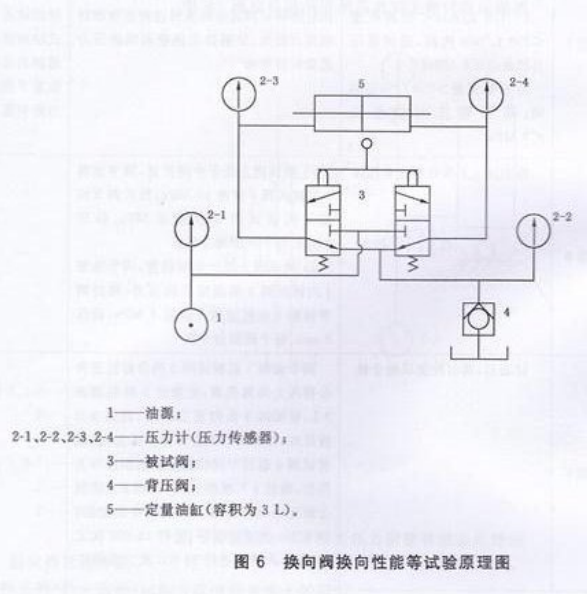

换向阀压力流量特性试验方法

截止阀6-2打开,截止阀6-1关闭,调节油源1,使通过被试阀3的流量变化范围包含被试阀3的公称流量。利用差压计测得不同流量时所对应的进液和回液压力损失,分别画出进液和回液压力流量特性曲线。

1)公称流量≤125L/min的阀，进回液压力损失应<5 MPa；
2)125L/min<公称流量≤250L/min 的阀，进回液压力损失应≤6MPa；
3)公称流量>250L/min的阀，进回液压力损失应≤<7MPa
