呼吸阀与紧急泄放阀检验方法
检验项目
呼吸阀与紧急泄放阀检验项目包括外观检验、动作性能检验、开启压力检验和泄漏量检验。
检验装置
检验装置由气源、管路、流量计、压力表和试验台等组成。在线检验装置宜采用储存有空气或氮气的气瓶作为气源;储罐或气瓶与被检阀门之间应装设减压阀;离线检验装置宜配备空气压缩机和储气罐，保证气源稳定。
动作性能检验
动作性能以阀盘启闭灵活、动作完成后能处于关闭状态为合格。
开启压力和泄漏量检验
1在线检验
在线检验应符合以下要求:
a) 检验条件
1)采用在线检验方法的，应在阀门制造时预留检验接口，未预留检验接口的，则应在阀门和储罐之间加装一个检验接口，该接口可以永久保留在罐体上;
2)停止储罐进出物料作业，使罐内压力保持平稳、无波动;
3)通过检验接口，连接呼吸阀和测试气源;
4)在线检验装置如图C.1所示。
b) 开启压力检验
1)调整通气量，在弥补密封面固有泄漏量的前提下，缓慢升压或降压，驱动阀盘开启;当持续增加气体流量和压力/真空值而阀门入口压力保持不变时，进口处压力值即为开启压力;

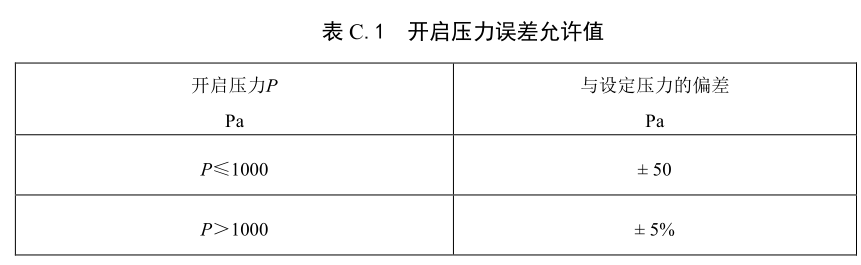

2)开启压力以符合表C.1 规定为合格，泄漏量以符合其产品标准要求为合格;当地方法规或使用单位求高于产品标准时，从其规定。
c） 泄漏量检验
调整进气压力，使呼吸阀腔体压力稳定在测试压力，持续输入测试气体，所测到的气体消耗量即为呼吸阀的泄漏量。
|
