金属管卷边试验方法
试样
1试样长度L应近似为1.5D,如果在卷边试验后剩余的圆柱部分长度不小于0.5 D时，可使用较短的试样。
2试样的两端面应垂直于金属管轴线。试验端的棱边允许用铿或其他方法将其倒圆或倒角。
注:如果试验结果满足试验要求，可不对试样的棱边倒圆或倒角。
.3 试验焊接管时，可去除管内的焊缝余高。
试验程序
1试验一般应在10 -C~35'C的室温范围内进行。对要求在控制条件下进行的试验,试验温度应为23°C+5°℃。

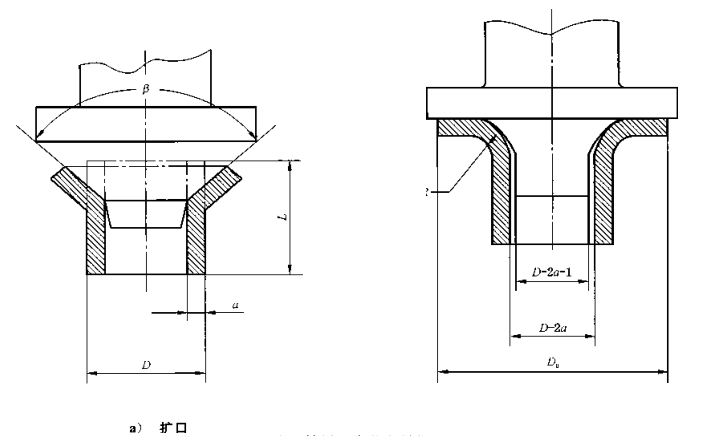

2对圆锥形顶芯施加力使其压人试样一端进行预扩口，直至扩大试样的外径达到可以形成卷边试验所规定的外径(DQ[见图1a)]。
3卸下圆锥形顶芯，如果试样没有裂纹，换上卷边模具[见图1b)]。
4对试样施加轴向力使其形成卷边，直至扩大部分垂直于试样轴线形成所要求直径的卷边。
5允许润滑顶芯，在试验期间顶芯不应相对试样转动。
6出现争议时，试验速率不应超过 50mm/min。
7卷边直径(DQ和卷边模具圆角半径R应由相矣产品标准规定。
8对卷边试验结果的说明应依据相矣产品标准的要求。当相矣产品标准中未做规定时，在不使用放 大镜的情况下，如果无目视可见裂纹，应评定为合格。仅在试样棱角处出现微裂纹不应判废。
|
