金属管扩口试验方法

试样
1试样长度取决于顶芯的角度。当顶芯角度等于或小于30时,试样长度L 应近似为2D;当顶芯角度大于 30°时,试样长度 L 应近似为1.5D。如果在扩口试验后剩余的圆柱部分长度不小于 0.5D 时,可以使用较短的试样。
2试样的两端面应垂直于管子轴线。试验端的棱边允许用锉或其他方法将其倒圆或倒角。
注:如果试验结果满足试验要求,可以不对试样的棱边倒圆或倒角。
3试验焊接管时,可以去除管内的焊缝余高。
试验程序
1试验一般应在10C~35C的室温范围内进行。对要求在控制条件下进行的试验,试验温度应为23℃±5℃。

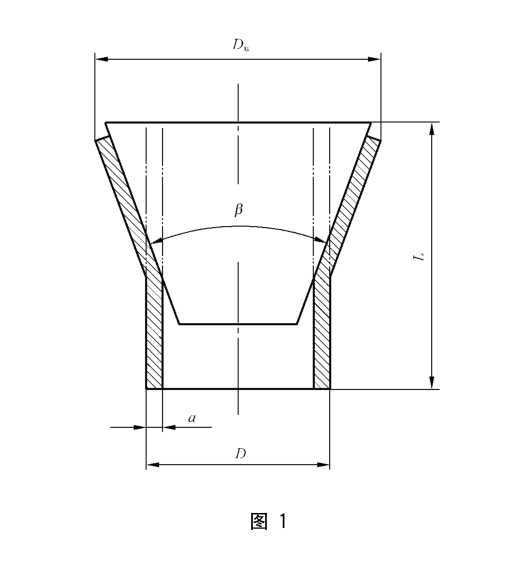

2平稳地对圆锥形顶芯施加力使其压入试样端部进行扩口,直至达到所要求的外径。扩口期间圆锥形顶芯的轴线应与试样的轴线一致。
试样扩口后的最大外径D。或以原始外径D的百分比表示的扩口率应在相关产品标准中规定。顶芯角度 β 也应在相关产品标准中规定。
当试验纵向焊管时,允许使用带沟槽的顶芯,以适应管内的焊缝余高。
3允许润滑顶芯。在试验期间顶芯不应相对于试样转动。
4出现争议时,压板的移动速度不应超过50 mm/min。
5对扩口试验结果的评定应依据相关产品标准的要求。当产品标准中没做规定时,在不使用放大镜的情况下,如果无可见裂纹,应评定为合格。仅在试样棱角处的轻微开裂不应判废。
