石油天然气钻井设备可溶桥塞技术要求

1设计和制造要求
可溶桥塞的设计和制造应符合 GB/T 20970-2015 的要求。
2主要技术指标

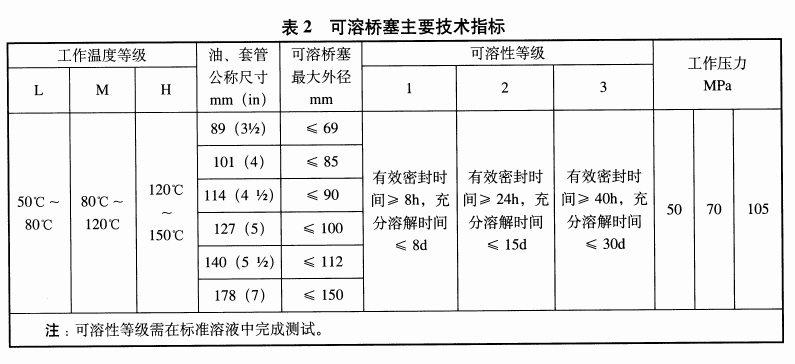

可溶桥塞工作温度分为3个等级(L、M、H)，可溶性也分为3个等级(1、2、3)，主要技术指
标见表2。
带孔道可溶桥塞的中心孔推荐尺寸参见附录A。

3可溶材料稳定性的要求
可溶材料每一批次应抽检，应满足设计要求，确保材料性能的稳定性。
4残留物的要求
残留物单体的任意方向最大尺寸应不大于 20mm，采用4mmx4mm 滤网过滤，滤出的残留物的质量占可溶桥塞总质量的比例应不大于5%。
5速溶处理要求
可溶桥塞需具有免钻速溶处理方法，解封时间不大于24h。
6尺寸与外观要求
可溶桥塞的尺寸应满足供方或制造商的设计要求，结构件应无变形、，裂纹及伤痕，卡瓦齿尖和螺纹应无损伤。
7金属芯轴或金属卡瓦的要求
当可溶桥塞采用金属芯轴或金属卡瓦时，金属芯轴或金属卡瓦应进行超声检测，应符合NB/T47013.3-2015 的规定，达到皿级。无损探伤检测人员应至少具备GB/T 9445-2015 中要求的I级资格。
8连接螺纹的要求
可溶桥塞与适配器之间的连接应紧固，附件齐全，如使用油管螺纹连接，应符合GB/T 9253.2 的要求。
9技术协议的要求
在施工前，供方或制造商应和用户协商并确定可溶桥塞施工技术协议，根据技术协议中实际条件进行可溶桥塞的选型。技术协议推荐包含的内容参见附录B。
