氢气渗透性试验装置主体基本结构
试验装置
1氢气渗透试验装置主体基本结构参见附录A。
2金属丝筛网的网孔尺寸应小于或等于0.15mm,筛分面积百分率应大于或等于35%，金属丝直径应按GB/T5330.1的规定选取。
3烧结金属支撑件的开孔率应大于或等于40%。试验前应按GB/T5163的规定对烧结金属支撑件的开孔率进行标定。
4每进行一次氢气渗透试验，宜更换密封圈。
5温度控制装置的控制精度应不低于士1℃，压力控制装置的控制精度应不低于试验压力的士1%。

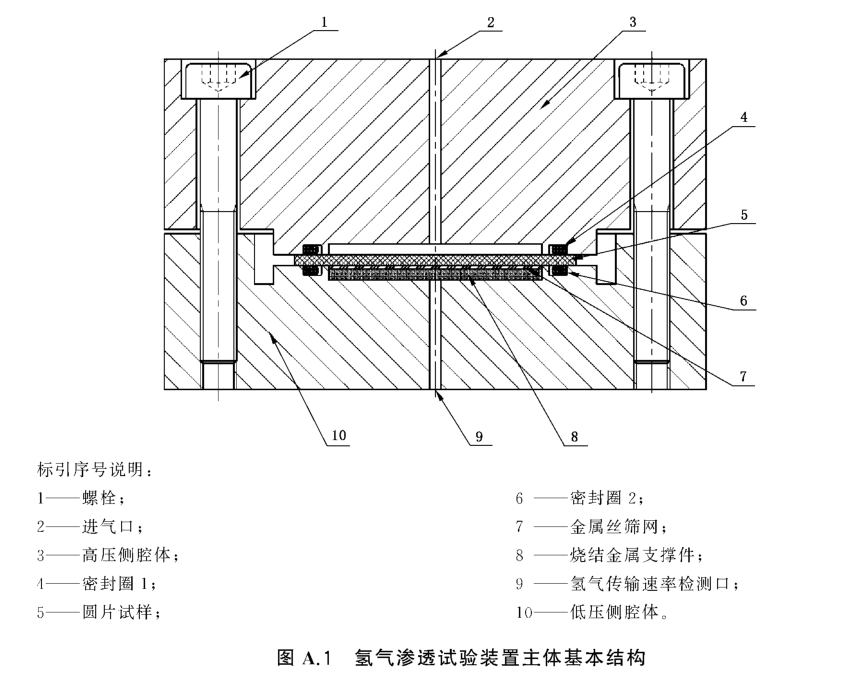

氢气渗透试验装置主体基本结构如图A.1所示，主要由高压侧腔体、低压侧腔体、密封圈、金属丝筛网、烧结金属支撑件等组成。
高压侧腔体和低压侧腔体用于夹持圆片试样；烧结金属支撑件用于支撑圆片试样；在圆片试样与烧结金属支撑件之间设置金属丝筛网，避免圆片试样表面受到挤压。
|
