膜式燃气表耐冲击试验方法-GBT 6968-2019
冲击试验前,按规定进行密封性试验,确定燃气表不泄漏。试验装置由一个顶部呈半球状的淬火钢撞针和一个使撞针能自由滑动的内孔光滑的刚性导管组成(见图3)。
撞针总质量为 3kg。撞针顶部有两种尺寸,一种半径为 1mm,另一种半径为 4mm(见图 4)。在试验过程中分别使用两种尺寸的撞针,但在同一台燃气表的同一试验区域只进行一次冲击试验。
如果选择同一区域用两种尺寸的撞针进行试验，应使用两台燃气表分别进行。
试验时将燃气表固定在坚固底座上，使预定的冲击试验区处于水平位置,冲击试验区可以是燃气表壳体的任何区域。将导管的一端置于燃气表的选定冲击试验区上,让撞针经导管垂直地自由下落在试验区上。撞针顶部在试验区上方h(mm)高度落下:
a)对于顶部半径为1mm 的撞针,h为100 mm,产生3J冲击能量:
b)对于顶部半径为4 mm 的撞针,h为175 mm,产生5J冲击能量。试验后,按6.2.1.1进行试验,再次检查燃气表的密封性。

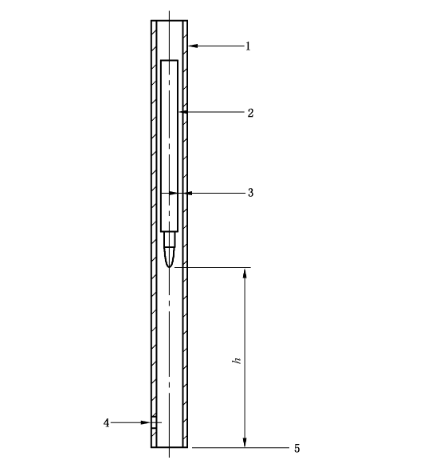

1——内孔光滑的刚性导管
2——顶部呈半球状的淬火钢撞针，质量3 kg;
3——单边径向间隙(0.5±0.25)mm;
4——排气孔
5——燃气表水平面;
h——试验高度,mm。
|
