膜式燃气表耐高温试验方法
如果是带有附加装置的燃气表,在试验前应移去电池。
为了防止出口连接管被燃气表内部构件分离的冷凝物堵塞，宜采用制造商提供的燃气表空壳体进行试验。如果这一点不可能做到,则装置的出口管道应向下倾斜,在排泄阀上游装安全旋塞去除冷凝物。
如果是对燃气表空壳体进行试验,要考虑到计量部件的质量。如果有必要,可将与计量部件质量相等的金属件放在壳体上。
试验过程如下:
a)将燃气表(或燃气表空壳体)与入口和出口连接管连接起来装入试验箱中央部位(见图10),如果有必要,可使用支架。
b)关闭排泄阀之后，用氮气给燃气表加压至10kPa并验证其密封性。
注:10kPa是耐高温的测试压力,不能与pm混淆。
c)在燃气表处于氮气试验压力之下,按GB/T 9978.1中升温曲线提高温度。
d)当燃气表温度最低处达650时,控制试验箱的温度,使温度保持恒定在650。℃,时间为30 min
在整个试验过程中,通过排泄阀将燃气表内压力保持在试验压力水平上，泄漏率通过连续计量来记录,测量时间不应超出5 min。
泄漏率为被测量氮气的体积除以测量时间的商。

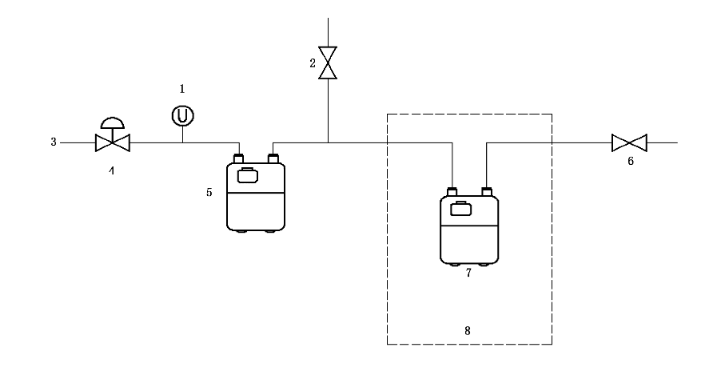

说明:
1 压力表;
2 排泄阀:
3 进气口:
4 调压阀;
5 标准表:
6 放气阀;
7 燃气表(或燃气表空壳体);
8 试验箱。
|
