膜式燃气表的附加装置试验方法
电压及电流
1测量仪器
测量仪器应符合以下要求：
稳压电源:电压0 V~36V连续可调,输出电流5A;电压表:量程符合附加装置的使用电压,准确度等级1级﹔电流表①:量程100 uA,准确度等级Ⅰ级﹔
电流表②:量程5A,准确度等级1级。C.3.2.1.1.2静态工作电流
按图C.1连接附加装置及燃气表,闭合K2,将直流稳压电源调整至附加装置的额定工作电压,使附加装置正常工作。附加装置稳定工作后,闭合K1,再断开K2,读取电流表①测得的静态工作电流。C.3.2.1.1.3 最大工作电流
按图C.1连接附加装置及燃气表,闭合K2,将直流稳压电源调整至附加装置的额定工作电压,使附加装置正常工作。附加装置稳定工作后﹐使附加装置进行开关阀、数据读取、远程通信等一系列功能动作,在该工作期间,读取电流表②测得的最大工作电流。
说明:

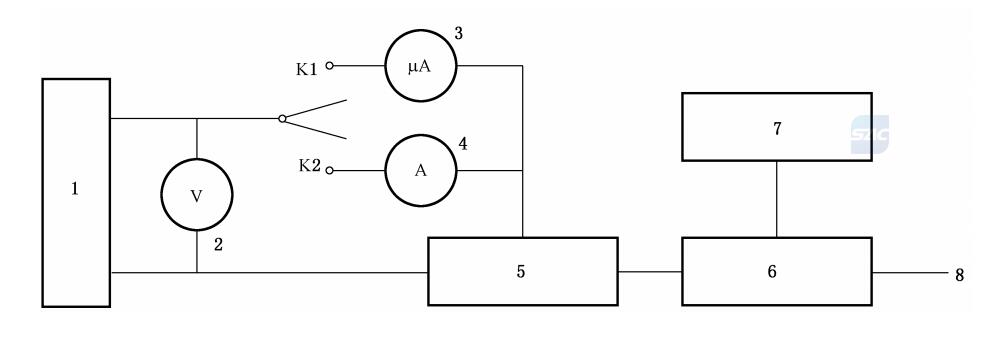

1 ——稳压电源﹔2——电压表;3 ——电流表①;4——电流表②;5———附加装置﹔6———燃气表;
7——恒压空气源;8——接大气;
K1———开关﹔K2——开关。
防爆性能
由国家授权的防爆检验机构按GB 3836.l和GB3836.2或GB3836.4规定的方法进行试验。
防护性能
1防护封印
采用目视和制造商提供的方法进行检查。
外壳防护等级
按照GB/T 4208—2017规定的相应方法进行试验。
外壳防护等级
按照GB/T 4208—2017规定的相应方法进行试验。
4机电转换误差
实时转换
按图连接附加装置及燃气表﹐以燃气表为参比标准器,使空气以q.m.,流经燃气表。在测试开始之前,记录附加装置的电子显示及燃气表机械计数器的初始读数。
运行不少于两个转换信号当量的气量之后,停止通气,记录附加装置的电子显示及燃气表机械计数器的读数,计算附加装置电子显示读数的体积变化值和燃气表机械计数器的体积变化值是否符合要求。
直读转换
燃气表运行不少于两个最小转换分度值的气量,以燃气表机械计数器示值作为标准示值,通过工装设备读取传感器转换后的电子读数并显示,计算电子读数与燃气表机械计数器读数的差值是否符合要求。
5数据存储
用制造商声明的方法查询附加装置存储的信息,检查是否符合要求。
|
