耐钢砂冲击性能试验仪器及材料
试验条件
试验应在温度（23±2）℃，相对湿度（50±5）%的条件下进行。
2 试验仪器及材料
多碰撞试验仪

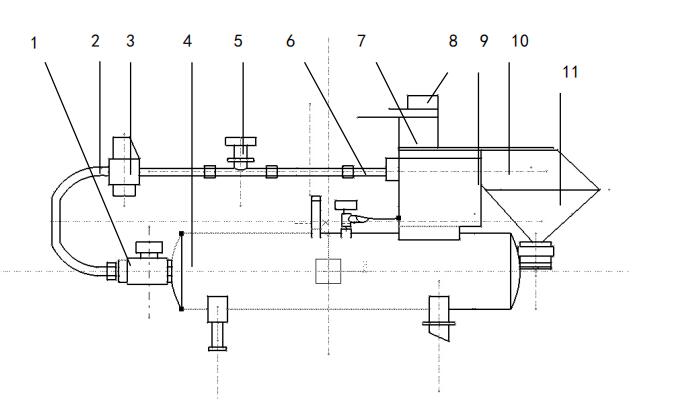

多碰撞试验仪构造及尺寸如图 所示。
说明：1——电磁阀；2——压缩空气管线；3——减压阀；4——空压罐；5——压力表；6——空气加速喷嘴；
7——振动传送带；8——铁丸进料斗；9——铁丸加速管；10——保护箱；11——铁丸捕集室
砂粒
经过淬火的铸铁丸，有棱角，粒径(4～5)mm，且多经过 100 次就应更换砂粒。
胶带
粘结强度应在(6～10) N/25mm 之间，胶带宽至少 50mm。
试板
底材为冷扎钢板，尺寸为 100mm×150mm×0.8mm。
3 试验步骤
预处理
试验前，将试板在温度（23±2）℃，相对湿度（50±5）%RH 的条件下调解至少 16h。然后在温度（23±2）℃，相对湿度（50±5）%RH 的条件下进行。
试验仪校准
为校准试验仪，在仪器上安装一个构造如图 2 所示的校准板。然后在（10±2）s 内在指定压力下投射（500±5）g 新的砂粒至试验区域。
目视检查因砂粒碰撞至复写纸上而在白纸上产生的痕迹，用与仪器配套的校准图片作为参考标准。
|
