您所在的位置:首页>技术资料>气压试验机工作原理介绍

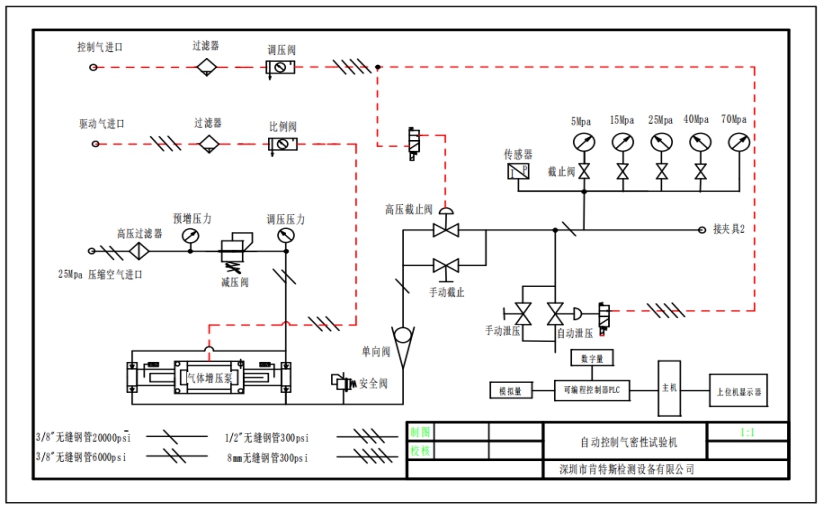

压力单元原理示意图如下:


原理示意图
原理说明:根据上图所示
增压系统由气体增压泵、20000psi高压无缝钢管、安全阀、单向阀、气控截止阀及气控泄压阀、手动截止阀、手动泄压阀、压力传感器和不同压力时的0.4级压力表(5Mpa、15Mpa、25Mpa、40Mpa、70Mpa)组成;
预增气体由用户提供的25Mpa压缩空气、6000PSI3/8高压无缝钢管、高压过滤器、高压调压阀及进气压力及调节压力组成;高压调压阀可将进去25Mpa调节至1-25Mpa按需调节,测试不同试验压力。
驱动气由用户提供的最大0.85压缩空气、300PSI1/2低压无缝钢管、油水分离器、低压气体减压阀、电气比例阀组成;
控制气由用户提供的最大0.85压缩空气、300PSI8mm低压无缝钢管、油水分离器、低压气体减压阀、电磁阀组成;

系统由气体增压系统、预增氮气系统,驱动系统、压力变送采集系统、微机控制集成系统组成。电气比例恒压输出压力;通过低压驱动气驱动增压泵转化为小面积高压压力,当压力达到设定所需测试压力时,压力变送器把信号传送给KTS专用控制系统、再发出信号通过比例信号关闭驱动气源,增压系统停止工作,试样进入保压阶段(耐压)。到测试时间时,自动泄压;气自动关闭同时关闭驱动气源,增压系统停止工作。即使KTS控制系统记录下测试结果,即时通过电脑显示并自动生成报告。
