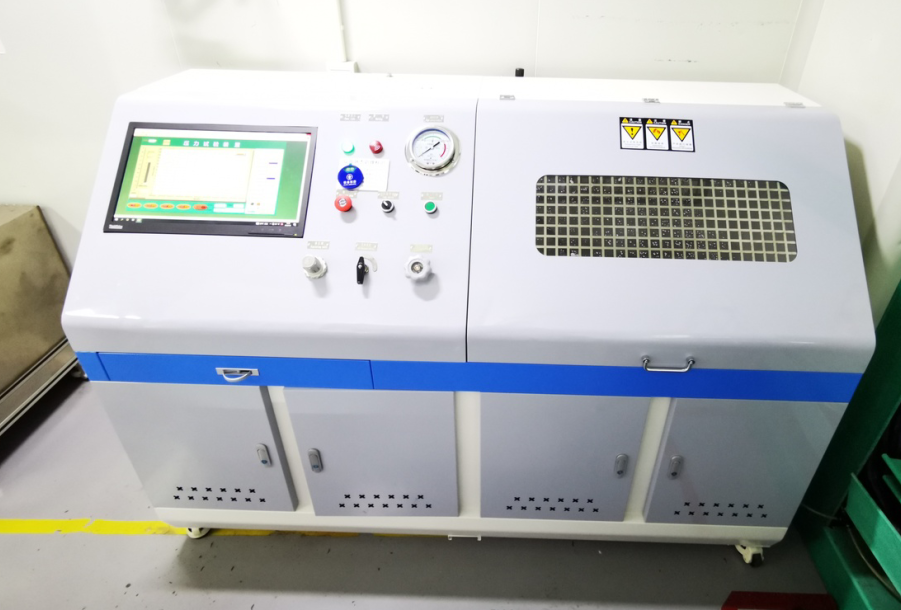

试验装置
1加压装置
1.1加压应选用柱塞泵,气动泵或其他具有稳定压力输出的增压装置,并以水为加压介质。
1.2加压装置的额定工作压力应不小于最高标定压力的1.5倍。
1.3加压装置的流量可以根据需要进行调整。标定试验的升压速率应能调节以便预设的标定压力能精确、一致地达到;加压速率以MPa/s或psi/s计量,加压速率数值一般为标定压力的3%,当压力值达到标定压力的90%以上时,其数值应不大于标定压力的1%，
1.4对待标定的标准瓶不得施加除了试验压力以外的任何其他外力。
2承压管道
2.1试验装置承压管道一般应选用金属管。
2.2承压管道应经过耐压试验,试验压力应不小于最高标定压力的2.25倍.
2.3试验装置的承压管道应固定装设、妥善布置,保证测试系统内的气体可以全部排净。
2.4承压管道与测试设备、计量仪表的连接,应具有良好的密封。
3关联管路
3.1所有关联管路的尺寸和材料应使其在水的重量下不产生变形,安装方式应能防止空气聚集、流动受阻和外损伤。
3.2应正确选取和安装所有关联管路中的阀以及相关配件,并定期进行维护,以确保无泄漏。
4专用水套
4.1外测法装置中的专用水套应选用不锈钢或其他防腐蚀的材料制成,并具有一定的刚度,确保其在标定试验时不产生变形。
4.2专用水套及其封闭盖应设计成防泄漏和防存气的结构。
4.3水套下部应设置足够大的安全泄放口(一个或几个)或采取其他压力泄放措施,以便待标定瓶突然破裂时释放的高压水能安全泄放。
4.4应在水套设置水温测量仪表。
5试验装置的实验室环境
5.1实验室应封闭,且应配备温度、湿度控制设施，
5.2试验时环境温度宜保持在20℃±2 ℃,湿度保持在35%~80%。
6试验用水
6.1试验用水应满足GB/T6682实验室二级用水标准,试验用水中氯离子含量应不大于25mg/L。
6.2试验用水的温度宜保持在20℃±2℃,试验前后水套内水温应保持均匀恒定，
6.3实验室内应设置盛装试验用水的高位水槽,高位水槽容积应满足试验的用水量要求。
7测试计量仪表及器具
7.1压力测量装置
7.1.1试验装置上应在两点分别安装能同时正确显示标定压力的压力测量装置,量程宜为标定压力的1.5倍~2倍。
7.1.2压力测量装置应与相应的压力单位匹配,即使用MPa时,应选用MPa压力测量装置,使用psi时,应选用psi压力测量装置。
7.1.3压力采集用压力测量装置精度等级应不低于0.05级,其他压力测量装置精度等级应不低于0.25级
7.1.4压力测量装置应定期进行检定,检定周期按有关规定执行。
7.2水量测量仪器
7.2.1测定标准瓶容积变形的水量测量仪器应选用高精度的电子天平,电子天平应不受气流的扰动。
7.2.2电子天平的量程应与量杯重量以及标准瓶的容积全变形值之和相适应,检定分度值应不低于0.1 g。
7.2.3电子天平应定期进行检定,检定周期按有关规定执行，
7.3温度测量仪表
用于测量试验用水温度和环境温度的温度测量仪表,其最小刻度值应不大于0.5℃。温度测量仪表应定期进行检定,检定周期按有关规定执行。
|
