您所在的位置:首页>技术资料>水流量试验台的原理

根据技术要求,试验台原理图如图1:水流量试验台原理图所示。
水流量试验台原理

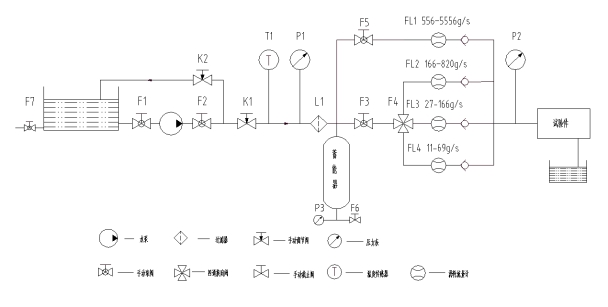

图1:水流量试验台原理图
利用水泵进行增压,设有泵入口阀F1与泵出口阀F2,通过调节阀K1与溢流阀K2调节系统压力与流量,利用蓄能器来降低系统的压力脉动。
压力表P1指示泵出口压力,压力表P2指示工件入口压力。
四台涡轮流量计FL1~FL4可保证20∼3000g/s的流量范围要求。大流量工作路单独设置手阀F5,用于单独启用大流量路;其他三路流量较小,通过手阀F3控制,并通过换向阀F4来切换支路。
每个支路后安装单向阀,防止不同支路间相互干扰。
水箱设有排空阀F7,用于排空箱内液体,另设有液位计,用于指示液位高度。
由于水泵功率较低,对于工作介质的温度影响很小,因此,不设冷却系统,只用一个温度传感器监测系统温度。
