橡胶和塑料软管组合件屈挠液压脉冲试验方法

屈挠试验台

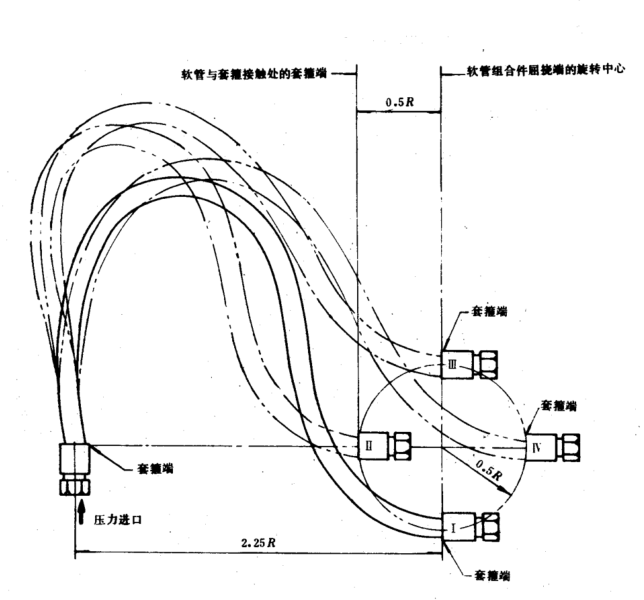

试样安装到该屈挠试验台上,能按第 5章规定的试验参数,进行图示的屈挠。
该试验台包括安装在旋转臂上的歧管和固定不动的歧管。
旋转臂上歧管的安装应使其与固定不动的歧管始终保持垂直(见图)。
固定歧管的垂直中心线应定位。使套箍中心距旋转歧管的旋转中心的距离为2.25R,公差为士2 mm。这里R为相应的软管产品标准中规定的最小弯曲半径。
必要时,固定不动的歧管(图中的压力进口端)的高度应能调节,以保证其套箍端与旋转歧管的套箍端在同一水平中心线上。

液压设备
液压设备应能提供第5章中规定的试验参数,所得到的脉冲波形应符合GB5568 的图2。
试验流体
试验流体应符合GB 5568 第3.1条的要求。

试样
试样为一软管组合件,软管自由长度为:4.14R+3.57d,公差为±15mm。

式中：R—— 软管产品标准中规定的最小弯曲半径；d—— 软管外径。
要试验4个试样。

操作程序
1将试样的一端连接到试验台旋转臂的歧管上,另一端连接到固定不动的歧管上。
除在软管规范中另有规定外,可应用如下试验参数。

脉冲压力:为相应软管规范中规定工作压力的 150%;
试验流体温度:(93士5)C;
脉冲频率:(0.84±0.1)Hz;
屈挠频率:(1.00±0.05)Hz;
升压速度:(400士80)MPa/s。
2使试验流体升温到规定的温度,然后开始进行脉冲和屈挠,在固定歧管的进口处监测试验流体的温度。要保证切勿使脉冲频率和屈挠频率互为整倍数。
3试验进行到完成规定的周期数,或直至软管爆破。
