拉断切断型紧急切断阀试验方法
壳体强度试验
试验介质为常温水，两个单阀连接前，分别在最大工作压力的1.5 倍下进行壳体强度试验，试验时阀体一端由自身单向阀芯封闭，在另一端向阀体内部充人试验介质，保压时间不少于15min，阀体及各连接部位无损坏、异常变形或者泄漏现象;
两个单阀连接后，封闭一端进口，在另一端向壳体内部充入试验介质，逐渐加压至最大工作压力的1.5 倍，保压时间不少于 15min，阀体及各连接部位无损坏、异常变形或者泄漏现象。
常温密封性能试验
试验介质为常温空气或者氮气，两个单阀连接前，分别在 0.05MPa 和最大工作压力的1.1倍下进行内密封和外密封试验，试验时阀体一端由自身单向阀芯封闭，在另一端向阀体内部充人试验介质，保压时间不少于10min，壳体各连接部位和密封面应当无可见泄漏;两个单阀连接后，封闭一端进口，在另一端向壳体内部充入试验介质，逐渐加压至 0.05MPa和最大工作压力的 1.1 倍，保压时间不少于10min，壳体各连接部位和密封面应当无可见泄漏。
拉断性能试验
(1)拉断性能试验包括常温拉断性能试验和低温拉断性能试验。
(2)常温用拉断切断型紧急切断试验介质应当是水或者黏度不高于水的非腐蚀性液体，介质和环境的温度为5℃~50℃。
(3)低温用拉断切断型紧急切断试验介质应当是液氮或者其他低温介质，介质和环境温度为相关产品标准规定的温度。

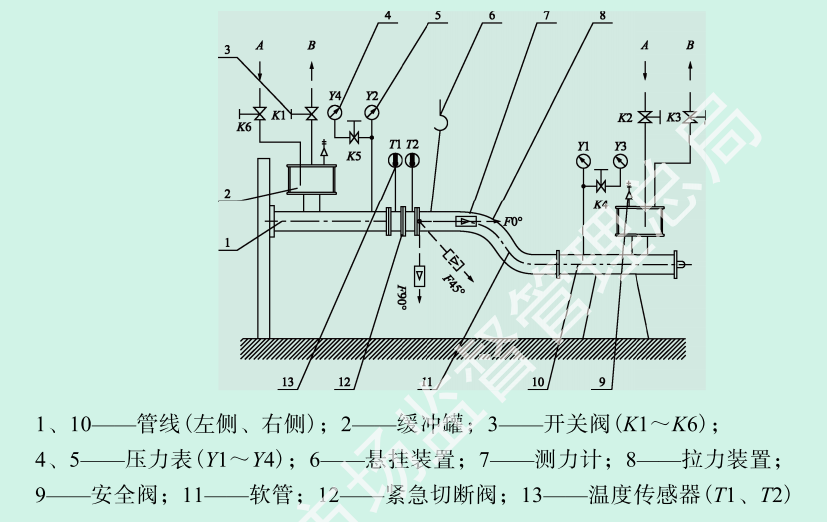

(4)致断螺栓切断阀拉断性能试验装置如本附件图 G-1所示，拉索断开切断阀拉断性能试验装置如图 G-2所示。
|
