您所在的位置:首页>技术资料>水利水电工程管路压力损失测定方法

当使用钻杆作为单管柱栓塞的工作管,且钻杆内径与接 头内径 不一致时,应实测管路压力损失 。
测定压力损失所用的钻杆和接头应与实际使用的规格 一致
测试管路为两套、每套管路总长度不少r 40m 。第一套与 第二套的长度相差不大于0.2m ,但接头数相差3副以上。
管路应平置于地面,末端高于首端,两端安装压力表,末端安装流量计 ,流量 计后 的出水 口应抬高 lm - 2m ,实测两端 压力 表的高差 。
将不同流量的水输入管路,流量范围l0L /m in- 1 00 L/min>测点不少于15 个,管路两端的压力差即为该流量下的管 路压力损失。
每套管路的实测工作应进行2次,取其平均值

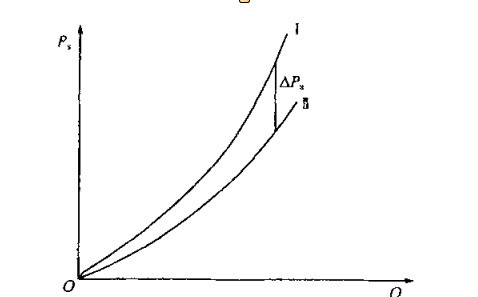

绘制两套管路的压 力损 失与流量关 系曲线 ,量得各流量 值相应的压力损失差△尸 (图A )



 各种流量下每副接头的压力损失用式 (A ) 计算:
Psj=
Psj :某流量下每副接头的压力损失(Mpa)
:该流量下两套管路的压力损失差 (M Pa);
N:两套管路接头数之差 。
从各种流量下的管路压力损失中减去接头的压力损失 ,
计算出各种流量下每米钻杆的压力损失值 。
编制出各种流量下每米钻杆及每副接头的压力损失图或表 。
