一、产品介绍

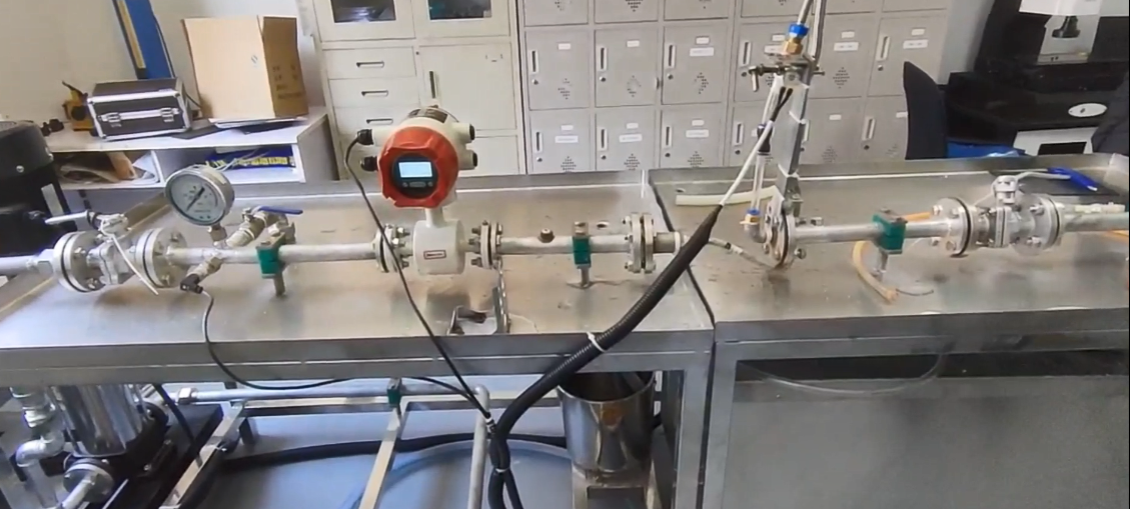

济南思明特科技有限公司研发的压力损失试验仪由沿程阻力实验管道、恒压供水系统、测压系统、智能传感器、PLC触摸屏测控系统、信号采集分析仪、实验软件，主要用于管道的压力损失试验。配备数据采集软件，与PLC测控系统配套使用，图表结合，可控制沿程阻力实验各项运行指标，可对沿程阻力实验所采集数据进行数据计算、成果分析、曲线绘制、数据存储。

二、压力损失试验仪参数

沿程阻力实验管道：双面抛光，等径不锈钢沿程阻力实验管道，测点采用均压环设计，配置无压管道流量计。
测压范围：-100KPa~100KPa，可智能采集沿程阻力管道段沿程损失、无压管道流量计端差压信号
显示精度：10Pa（1mm水柱）
精度：0.2%FS
恒压供水系统：有机玻璃蓄水箱，厚度不小于6mm，PPR管路，动力设备为高扬程磁力水泵，标配激串式稳压器、阻尼分流管，功率小于200W,扬程大于10m，带多路电源独立控开。
测压系统：倒U型测压计，带滑尺与校准镜面，测压范围0~370mm，分辨精度0.5mm。
配套实验台：尺寸1500 mm×550 mm×800mm。

工作原理是，通过水泵提供压力源，然后通过传感器采集压力及流量参数，通过采集到的参数转移到计算机进行计算。

三、压力损失试验仪特点

配置7寸以上高清液晶触摸屏，配置不少于6路AO，触屏软键控制水泵、气泵、阀门、传感器等各部件，并采集计算各项实验数据；液晶屏测控界面包含动态实验台数据实时显示模块、压力流速指标实时跟踪曲线显示模块、按键测控单元模块、实验指导模块、设备安全保障模块、数据存储模块、设备保洁模块等。
配置高频信号处理芯片,与智能传感器协同工作，自带RS-485、Rs-232等通讯，可实现流量、压力、温度数据同步采集及分析，精确测定全量程范围段流量,精度一级。
