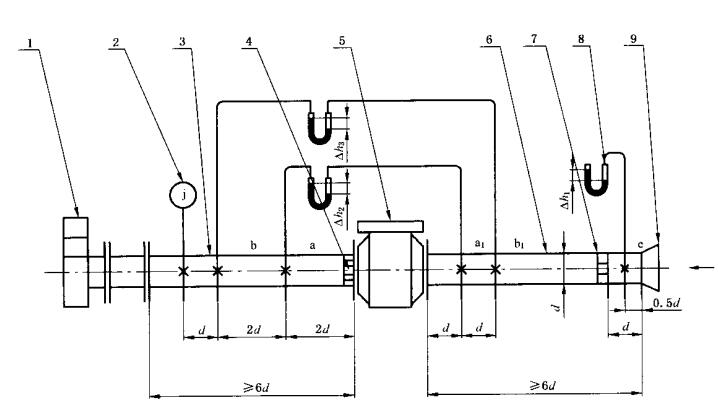

本文介绍了石油储罐阻火器压力损失、通气量试验。压力损失和通气量试验采用风机来提供风源，试验装置示意图见图。试验装置测试管内径d应与阻火器的公称通径相等，且其内壁表面应平整光滑，系统的各连接处不应有泄漏现象。
进气口端部以测试管 (断面内径为 d)的中心起算 1.5d 范围内不得有障碍物 。
在测试管同一截面的圆周上，垂直于管壁钻四个均匀分布的2 mm~3m m 的测压孔，其孔的
周围应平整无毛刺，在管路的外 面的静压孔处应焊接便于连接的短导管 ，导管的内径应 大于测量静压孔径的 2 倍 以上 ，四点静压孔接头应分别单独和压 力计相连接，所测得的四点静压算术平均值为该截面上的平均静压。
集流器可以是圆弧形或锥形，其内壁表面须平整光滑，表面粗糙度 R a 值 应不大 于 3.2 μ m 。
进气整流栅和出气整流栅进 、出气整流栅隔板厚度 0.012d -y0.015d ，出气整流栅隔板间距 0.08 d- 0.75 d。
可以选用U形压力计，其玻璃管的内径应均匀 ，一般为6mm - 10 mm 长度随所测压力大小确定。
阻火器的阻火芯应清理千净后安装在 阻火器 上，再进行试验 ，试验介质从阻火器人 口端进 人 7.8.8 试验介质所用空气的绝对压力 为0.1 M P a 温度为 200C ，相对湿度为 50 ，密度为 1.2 k g/m3，, 若空气不是此状态时 ，应换算成此状态气体
在进气口附近用压力计 ，温度计和干湿球温度计测定空气状态 。
1—— 风机
2 ——温度计;
3 ——出气测试管
4——出气整流栅
5——被测阻火器
6—— 进气测试管
7——进气整流栅
8 —— 压差计
9—— 集流器
