产品展示

您所在的位置:首页>产品列表> 气动试压泵

气动试压泵


气动试压泵


思明特气动试压泵G系列产品



G系列气动试压泵采用单气控非平衡气体分配阀来实现泵的自动往复运动,泵体气驱部分采用铝合金制造。接液部分根据介质不同选用碳钢或不锈钢,泵的全套密封件均为进口优质产品,从而保证了泵的性能。本系列驱动活塞直径为160mm。最大驱动气压为10bar,为了保证泵的寿命,建议使用气压<8bar.


气动试压泵

思明特气动试压泵G_A系列产品



思明特G_A为公司在G系列的基础上研发的新一代产品,与G系列相比其使用寿命更长,维护更加简便,提高了客户的使用体验,其中换向阀采用数控机床生产的配件,维修更换更容易,且换向速度快,摩擦小。

驱动气体压力6BarM系列增压泵参数表

型号

出口
压力
(bar)*
A
B
输出压力(bar)
0 50 100 150 200 400 600 800 1000 1200 1400 1600 1800 2000 2200 2400
流量 升/分钟(L/min)

G6

6:1

48

1'

3/4'

29.91 0
G10 10:1 80 1' 3/4' 18.84 5.10 0
G16 16:1 128 1' 3/4' 12.05 5.32 0
G28 28:1 224 1' 3/4' 6.78 6.01 4.71 1.34 0
G40 40:1 320 1/2' 3/8' 4.71 4.02 3.04 1.98 0.89 0
G64 64:1 512 1/2' 3/8' 3.01 2.95 2.87 2.06 1.13 0
G80 80:1 640 1/2' 3/8' 2.44 2.35 2.12 1.76 1.03 0.65 0
G100 100:1 800 1/2' 3/8' 1.92 1.88 1.83 1.78 1.12 0.75 0
G130 130:1 1040 3/8' 3/8' 1.47 1.45 1.38 1.26 1.11 0.63 0.52 0
G175 175:1 1400 3/8' 3/8' 1.08 1.02 0.97 0.85 0.81 0.78 0.65 0.34 0.02 0
G255 255;1 2040 3/8' 3/8' 0.75 0.72 0.65 0.61 0.54 0.47 0.41 036 0.28 0.22 0.15 0
G400 400:1 3200 3/8' 3/8' 0.48 0.46 0.45 0.42 0.39 0.37 0.32 0.29 0.27 0.26 0.25 0.19 0.16 0.14 0.08 0

Pa=驱动气压 Ps=输入气压 Po=输出气压 Pa=6bar·Ps=8bar

思明特气动试压泵应用范围

  • 管件,软管,阀门,压力容器,汽缸等提供静态和爆破测试
  • 航空航天附件维修后的静态、动态测试
  • 超高压安全阀门校定
  • 高压阀门及井口装置水中冒泡试验
  • 气压调节器的检测
  • 汽车制动系统测试
  • 通信电缆充气设备

气动试压泵


气动试压泵

不锈钢便携式气动试压泵

 济南思明特生产的气动试压泵 能够满足钻井防喷器、采油(气)树和井口装置、节流和压井管汇等产品的出厂检验,并同时能够满足上述产品的功能试验。本型号液压试验台适用于石油工程的管材,防喷器、阀门、采气井口装置、管汇、井下工具及航空、科研机构和各个行业等各类压力容器的气密性检测。设备遵循标准和要求:

采油树试压采气树试压

二、试验标准 :

SY/T5053. 1 ~ 2000 防喷器及控制装置,防喷器;
SY/T5127 ~ 2002 井口装置和采油树规范;
API Spec 16A /ISO 13533 钻通设备规范;
API Spec 16C 节流和压井管汇;
API Spec 6A /ISO 10423 采油树和井口装置。
公共安全行业标准及公安部对安全防范工程管理要求

三、设备特点

1、采用气动试压泵,压力可调可控。
2、技术先进,结构设计合理。
3、全部钢管连接,安全可靠。

四、技术参数

1、驱动气压:0.1-0.69 MPa;
2、最大耗气量:1m3/min
3、压力测试范围:0—210Mpa,根据客户实际需求,选择相对应的压力。
4、工作介质:水/液压油。
5、可根据客户需求选择配置便携式自动记录仪。

五、型号选择

型号:
试验压力 控制方式 试验介质
SUP_QDB_35 35MPa 手动/自动 水/液压油
SUP_QDB_70 70MPa 手动/自动 水/液压油
SUP_QDB_105 105MPa 手动/自动 水/液压油
SUP_QDB_140 140MPa 手动/自动 水/液压油
SUP_QDB_210 210MPa 手动/自动 水/液压油
SUP_QDB_280 280MPa 手动/自动 水/液压油



高压井下工具器密封检测装置

高压井下工具器密封检测装置采用氮气做为试验介质,适合石油天然气生产的采油(气)树、防喷器、井口装置、节流压井管汇、 高压阀门以及其他异径连接装置和井下工具的承压完整性试验。设备组成:高压气密封试验系统装置包括以下部分:低压空气系统、氮气瓶组、高压增压系统、计算机控制系统、视频监控系统等。

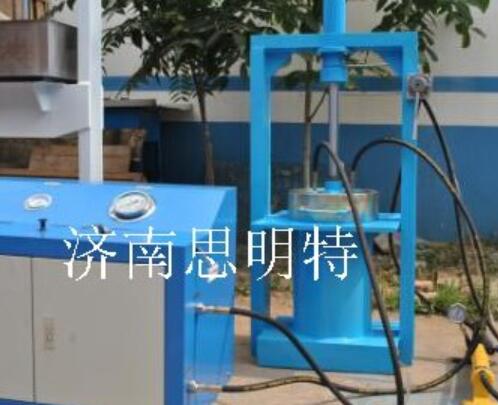

瓷绝缘子孔隙性试验装置

济南思明特科技有限公司研发的瓷绝缘子孔隙性试验装置主要用高压线路针式绝缘子、盘形悬式瓷绝缘子等各类绝缘子孔隙性试验的设备。绝缘子孔隙性试验机采用PID控制技术,能稳定可靠地提高标准要求所需的试验压力,具有使用简单、安全可靠的优点。



相关技术资料 相关产品

水泵接合器的材料要求

水泵接合器的材料检测试验方法

水泵接合器螺纹及法兰尺寸检查与密封性能试验方法

水泵接合器水压强度试验方法

水泵接合器安全阀的开启压力和启闭压差试验

水泵接合器的检验规则

气动试压泵

液压气动泵

液体增压泵

高压气动液体泵

液压泵

气驱动试压泵
