您所在的位置:首页> 产品展示 >三通水压机-直管水压试验机-弯头水压试验设备

三通水压机-直管水压试验机-弯头水压试验设备pdf


三通水压机-直管水压试验机-弯头水压试验设备-自动检测阀门测试设备
三通水压机-直管水压试验机-弯头水压试验设备-自动检测阀门测试设备







一、概述

济南思明特科技有限公司生产的三通、直通、弯管、弯头等产品的水压试验机用于球墨铸铁管,铸管等产品的水压实验,产品配置有自动夹紧工装,可用于自动液压夹紧,自动排水、自动注水功能,用于检测产品的压力试验,试验压力范围10MPa内。.

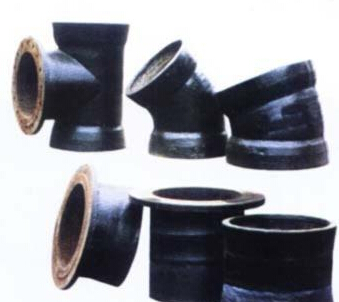

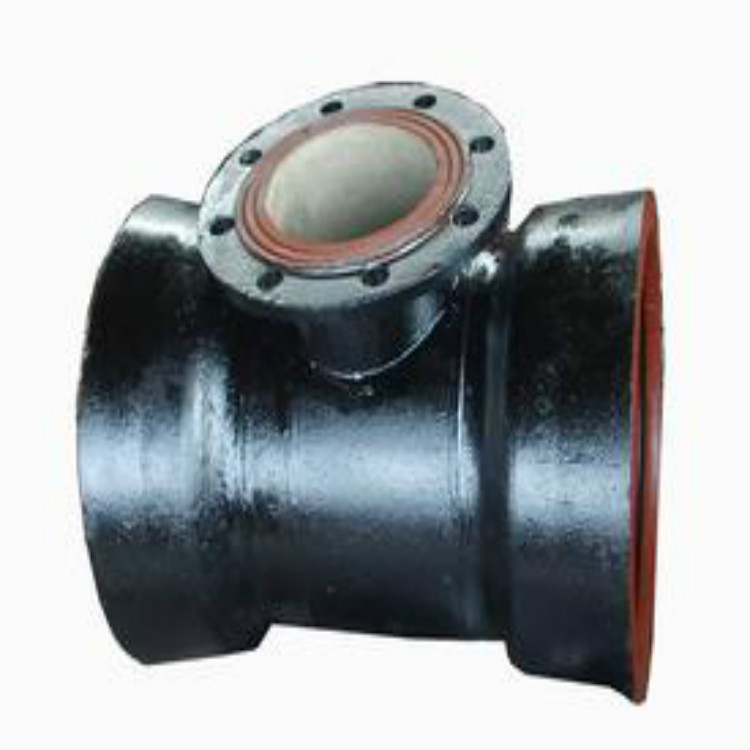

三通三通直通、弯头、三通

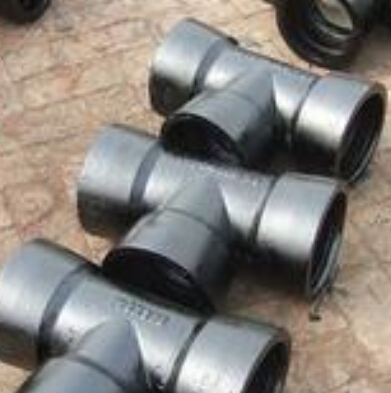

铸铁管三通弯头直通

二、技术参数

1. 试验介质:清水
2. 实验压力压力:0.35-10MPa(可以调节)
3. 控制方式:自动控制、手动控制两种方式互不影响
4. 防护装置:带有防护罩可对测试过程进行有效防护
5. 试验介质温度:室温
6. 可触摸屏实时显示压力曲线,保存实验数据
7、被测件一次可测试1件
8、技术先进,结构设计合理。外型美观大方的特点
9、所有承压零件都采用国际知名品的标准零件,无任何焊接连接。
10、可以触摸屏控制升压压力,保压时间,实时显示压力曲线,试验完毕后可以打印试验报告
11、拆卸被试件后的泄漏介质自动回收
12、可根据不同的口径和试验压力设定不同的夹紧油压压力。

三、设备组成


(1)增压系统:水压实验水泵、注水泵、压力表、截止阀、泄压阀等;
(2)压力控制装置:泄压阀、排气阀、调压阀、溢流阀等;
(3)数据采集分系统:计算机、数据采集卡、思明特SUPY1.0数据采集处理软件等;
(4)夹紧机构:液压站、油缸、夹紧框架、自动夹紧工装;

四、三通弯管直通水压机型号选择

产品名称

三通水压机-直管水压试验机-弯头水压试验设备

产品型号

SUP_STY_10

基本原理

通过可调节夹紧压力的夹紧工装夹紧被测件,端面采用密封垫,通过自动控制压力试验系统进行试压。

性能参数

水压试验压力

10MPa(压力可调,更高压力请咨询)

控压精度

±0.5

压力值分辨

0.01MPa

测试介质

操作方式

触摸屏或计算机

测试工位

1

设备构成

增压系统、压力控制、数据采集、夹紧机构

适用范围

三通、直通、弯头
