您所在的位置:首页> 产品展示 > 离合器助力缸耐久性试验台

离合器助力缸耐久性试验台pdf

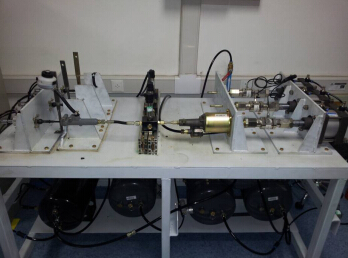

离合器助力缸耐久性试验台








一、应用范围:

济南思明特离合器助力器耐久性试验台依据试验方法参考企业标准QZZ11176-2006《重型载货汽车液压气助力离合器助力缸技术条件》。

二、耐久性试验台工作原理

工作原理:气源经过调压阀和电磁阀控制,给离合总泵提供气源,模拟人脚踩离合踏板动作,通过离合总泵油压系统,使离合分泵气动系统开启,通过分泵顶杆带动变速箱拔叉使变速箱一轴动作,实现变速箱换选档。

三、设备构成

本试验台分为两部分,一部分用于进行离合分泵、总泵的耐久性试验;第二部分主要通过离合分泵将变速箱连接起来,通过手动操作,实现离合系统的联动,以实现培训目的。
A、离合耐久性试验台由控制部分、台架部分、传感器部分和气动部分组成。
(1)控制部分:分为系统的控制器、数据采集模块及触摸屏人机界面集成在柜体内,触摸屏通过串口与PLC控制器进行通讯,实时显示参数。
(2)台架部分:由两部分组成。一部分为变速箱台架;二是离合系统台架;其中变速箱台架主要用于固定变速箱及换选挡软轴;离合系统台架,包括台架主体、动作缸支架、离合器总泵支架、离合器助力缸支架、负载缸支架、阀块支架、气压表支架、电磁阀支架及贮气筒支架组成。
(3)传感器部分:主要采集离合器总泵至分泵的液压值,离合器助力缸的气压值,力传感器及变送模块采集离合器助力缸输出端的负载力值,上述信号可实时传输给控制系统,便于查阅离合器助力缸的特性参数;
(4)气动部分:包括气源(轻卡部提供)、气源处理器、调压阀、二位五通电磁阀、气缸限流器。
